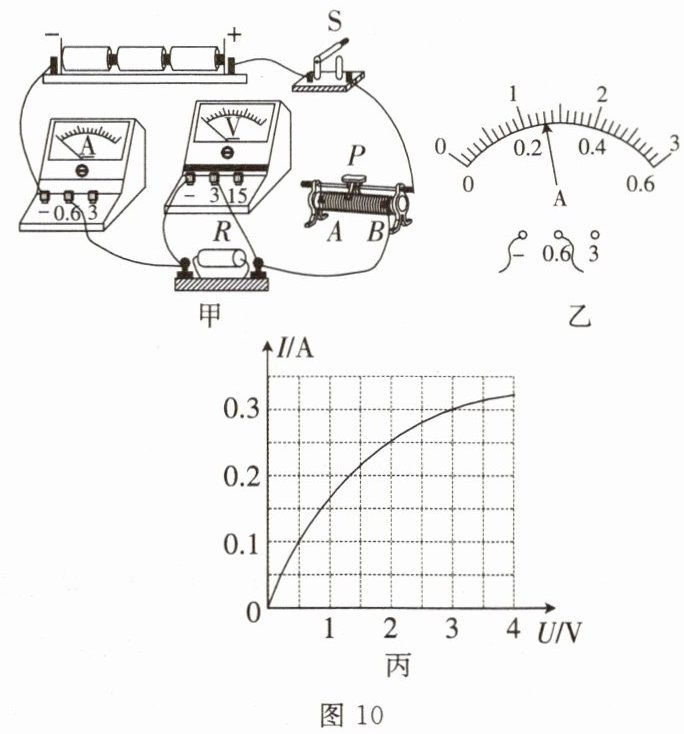

15. 小雨用图10甲所示的电路测量电阻,电源电压保持4.5 V不变。

(1) 闭合开关前,滑动变阻器的滑片应置于A(选填“A”或“B”)端。
(2) 正确连接电路后闭合开关,移动滑片P,发现电流表有示数且发生变化,电压表示数为零,则故障原因可能是定值电阻短路。
(3) 排除故障后,闭合开关,移动滑片P,电压表示数为2.6 V时,电流表示数如图10乙所示,则测得电阻R的阻值为10Ω。
(4) 小雨又利用图10甲的电路测量正常发光时电压为3.8 V的小灯泡正常发光时的电阻,断开开关,将滑动变阻器接入电路的阻值调到最大。
① 除了将图10甲中的定值电阻R换成正常发光时电压为3.8 V的小灯泡外,她还应该将电压表的量程换接为大量程。
② 闭合开关,移动滑片P到某位置,电压表示数为3.0 V。要测量小灯泡正常发光时的电阻,应将图甲中滑动变阻器的滑片向B(选填“A”或“B”)端移动。
③ 小灯泡的电流和电压的关系如图10丙所示,由图像可知：小灯泡两端电压为3 V时的电阻大于(选填“大于”“小于”或“等于”)为2 V时的电阻。
④ 小灯泡正常发光时,电流表的示数为0.32 A,这与小灯泡上标有的“3.8 V 0.3 A”字样不符。其原因不可能是B(填字母)。
A. 测量有误差
B. 该小灯泡的灯丝比标准灯泡的灯丝稍长一些
C. 该小灯泡的灯丝比标准灯泡的灯丝稍粗一些

答案： （1）A
（2）短路
（3）10
（4）①将电压表的量程换接为大量程
②B
③大于
④B
