13. 如图8所示,已知电源电压为12 V,闭合开关S,电压表$V_{2}$的示数为7.5 V,通过灯泡$L_{2}$的电流为0.5 A,不考虑温度对灯丝电阻的影响。

(1) 求灯泡$L_{1}$两端的电压。
(2) 求灯泡$L_{2}$的电阻。
(3) 若将灯泡$L_{1}$换成导线接入电路,求通过灯泡$L_{2}$的电流。

答案： （1）$L_{1}$与$L_{2}$串联，$V_{1}$测$L_{1}$两端的电压，$V_{2}$测$L_{2}$两端的电压，$U_{1}=U-U_{2}=12\ V-7.5\ V=4.5\ V$。
（2）$R_{2}=\frac{U_{2}}{I_{2}}=\frac{7.5\ V}{0.5\ A}=15\ \Omega$。
（3）将$L_{1}$换成导线后，电路为只有$L_{2}$的简单电路，则通过灯泡$L_{2}$的电流$I_{2}'=\frac{U_{2}'}{R_{2}}=\frac{12\ V}{15\ \Omega}=0.8\ A$。

14. 在“探究电流与电压、电阻的关系”实验中,实验室提供的实验器材有电池组(电压恒为4.5 V)、开关、电流表、电压表、滑动变阻器、定值电阻5只(电阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω)、导线若干。

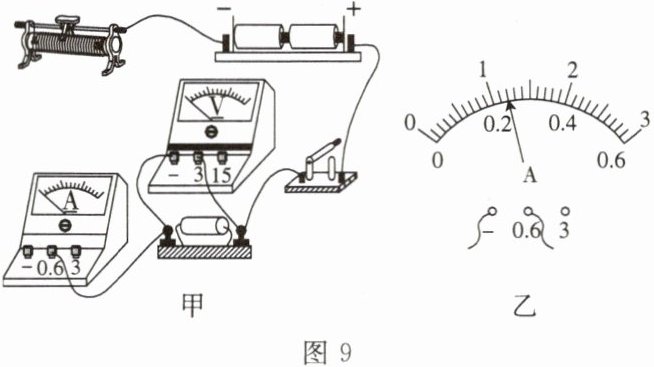

(1) 小亮用图9甲所示的器材先探究电流与电压的关系,请你用笔画线代替导线帮助小亮将电路连接完整。(要求：滑片向右端移动时,电路中的电流变小)

(2) 闭合开关后,小亮进行了5次实验,得出了下表的数据,其中第4次实验时,电流表指针如图9乙所示,其示数为0.24A。由表中数据可知,实验中所用电阻的阻值为10Ω。

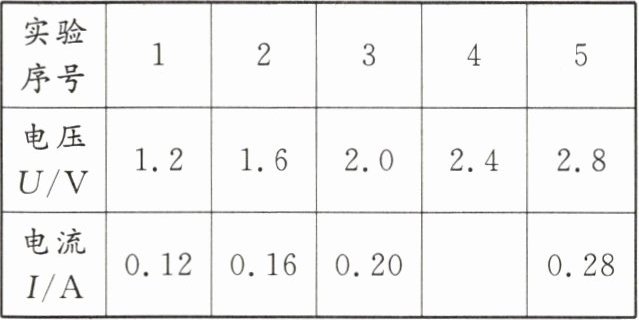

|实验序号|1|2|3|4|5|
|电压U/V|1.2|1.6|2.0|2.4|2.8|
|电流I/A|0.12|0.16|0.20| |0.28|

(3) 完成第4次实验后,需要向左移动滑动变阻器的滑片P,才能得到第5次实验的数据。根据实验数据可得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
(4) 小亮继续用该电路探究电流与电阻的关系。他分别将5只定值电阻接入电路,接下来他应该调节滑动变阻器的滑片,保持电压表示数为2.5 V,记录每次电流表的示数。为完成该实验,他所用滑动变阻器的最大阻值至少为20Ω。

答案：

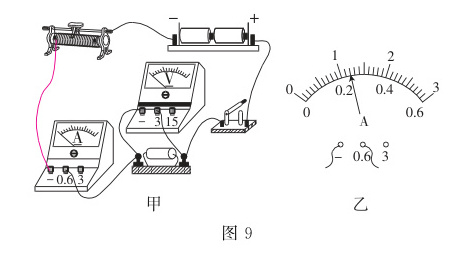

(1)

（2）0.24；10
（3）左；在电阻一定的情况下，通过导体的电流与导体两端的电压成正比
（4）调节滑动变阻器的滑片；20
