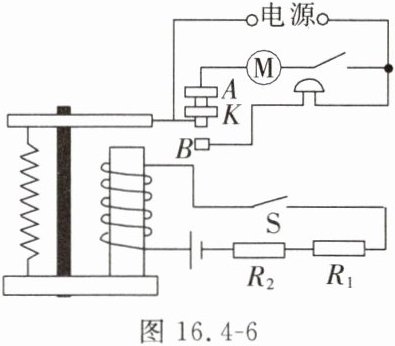

7. 电梯设置了超载自动报警系统,其工作原理如图16.4-6所示,电梯厢底层装有压敏电阻$R_1,R_2$为保护电阻,K为动触点,A、B为静触点。当出现超载情况时,电铃将发出警报声,电梯停止运行。下列说法正确的是(B)

A.电梯工作时电磁铁的上端为N极
B.电梯超载时报警说明压敏电阻的阻值随压力增大而减小
C.电梯未超载时,动触点K与静触点B接触
D.电梯超载时报警$,R_2$两端的电压减小。

答案： B

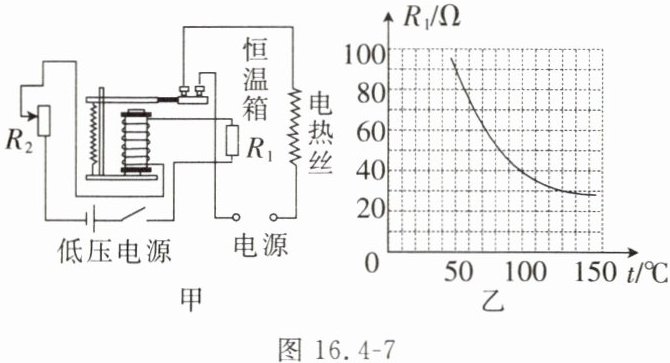

8. 如图16.4-7甲所示,某恒温箱的加热电路由电源、电热丝等组成,其电路通断由控制电路控制,控制电路由电磁继电器、热敏电阻$R_1($安装在恒温箱内)、滑动电阻器$R_2、$低压电源、开关等组成。$R_1$的阻值随温度变化的关系如图乙所示。调节滑动电阻器使得$R_2= 110 Ω,$闭合开关,当恒温箱内温度升高到50 ℃时,由于电磁继电器的作用,加热电路被断开。电磁继电器的线圈的电阻忽略不计。

(1)电磁继电器中电磁铁上端是(N)(选填“N”或“S”)极。
(2)当恒温箱内温度不断升高时,电磁铁的磁性变强,加热电路会因此被断开(选填“接通”或“断开”)。
(3)调节滑动电阻器使得$R_2= 170 Ω,$恒温箱内温度升高到130℃时,加热电路被断开。
(4)若要降低加热电路断开时的温度,可将低压电源换为电压更低(选填“更低”或“更高”)的。

答案： （1）N；（2）强；断开；（3）130；（4）更低
