11. 如图11所示,电源电压恒定不变。

(1)当S闭合时,电压表的示数为4 V,电压表测量的是什么电压?电源电压为多少?
(2)当S断开时,电压表的示数为$1.5 V,L_1$和$L_2$是串联还是并联?电压表测量的是什么电压$?L_2$两端的电压是多少?
(1)当S闭合时,电压表的示数为4 V,电压表测量的是什么电压?电源电压为多少?
(2)当S断开时,电压表的示数为$1.5 V,L_1$和$L_2$是串联还是并联?电压表测量的是什么电压$?L_2$两端的电压是多少?
答案:
(1)当S闭合时,灯泡L₂发生短路,即此时电压表测的是L₁两端的电压,同时也是电源电压,此时电压表的示数是4 V,即电源电压U=4 V。(2)当S断开时,两灯泡串联,且电压表测的是L₁两端的电压,此时电压表示数为1.5 V,故L₁两端的电压U₁=1.5 V,根据串联电路两端的总电压等于各用电器两端的电压之和可知,此时L₂两端的电压U₂=U - U₁=4 V - 1.5 V=2.5 V。
12. 小明和小雨在“探究并联电路中电流的特点”实验中,按图12甲所示的电路进行了实验。
(1)小雨同学在闭合开关前,发现电流表表盘如图12乙所示,可能的原因是

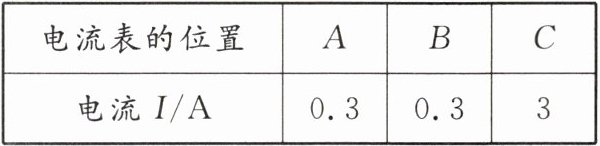

(2)下表是小雨同学在实验中收集到的数据,其中
| 电流表的位置 | A | B | C |
| 电流I/A | 0.3 | 0.3 | 3 |
(3)小明认为小雨的实验方案不妥,结合上表数据,请指出不妥之处:
(1)小雨同学在闭合开关前,发现电流表表盘如图12乙所示,可能的原因是
电流表未调零
。如图12丙所示,电流表测的是图12甲中通过C
(选填“A”“B”或“C”)点的电流。接下来小雨想继续测量通过灯泡$L_1$的电流,请你在图12丙中把电路改接好(在改动的导线上打“×”)。 (2)下表是小雨同学在实验中收集到的数据,其中
C
(选填“A”“B”或“C”)位置的数据明显是错误的,造成错误的原因可能是电流表选用的小量程,却按大量程读数
。 | 电流表的位置 | A | B | C |
| 电流I/A | 0.3 | 0.3 | 3 |
(3)小明认为小雨的实验方案不妥,结合上表数据,请指出不妥之处:
没有选用不同规格的小灯泡多测几组数据(实验次数太少,结论不可靠)
。改进后,最终他们得出结论:在并联电路中,干路电流等于各支路电流之和
。
答案:
(1)电流表未调零;C;(在改动的导线上打“×”)(2)C;电流表选用的小量程,却按大量程读数(3)没有选用不同规格的小灯泡多测几组数据(实验次数太少,结论不可靠);等于各支路电流之和
