《2025年作业本江西教育出版社九年级物理全一册沪粤版》

1. 电磁继电器的结构：电磁铁、衔铁、复位弹簧、触点。使用电磁继电器进行自动控制时,工作电路由低压控制电路和高压工作电路两部分构成。

答案： 电磁铁；低压控制；高压工作

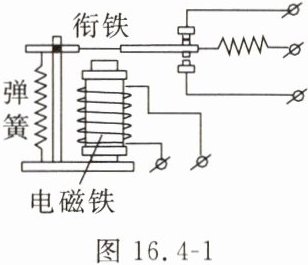

2. 人直接操作高压电路的开关是很危险的,电磁继电器可帮助我们解决这个问题。图16.4-1是电磁继电器的工作原理图：当低压电路接通时,电磁铁通电并产生磁性,把衔铁吸下,使动触点与静触点接触,高压工作电路工作。

答案： 产生；吸下；接触；工作

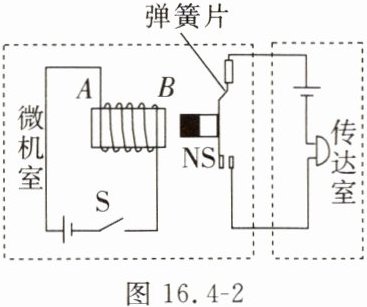

3. 小红设计了一种微机室防盗报警器,如图16.4-2所示,在微机室房门处安装开关S,电铃安装在传达室。当微机室房门被推开时,开关S闭合,电磁铁有磁性,B端与金属弹簧片上的磁铁相互排斥,电铃电路接通,从而起到报警作用。

答案： 有；排斥；接通

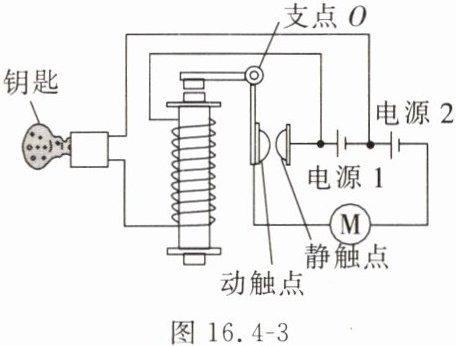

4. 图16.4-3是燃油汽车启动装置的电路简图。汽车启动时,需要将钥匙插入钥匙孔并旋转,旋转钥匙相当于闭合开关,电源2与电磁铁接通,根据电流的磁效应,此时电磁铁有磁性,将衔铁吸下,动触点与静触点接通,电动机工作。

答案： 2；电流的磁效应；动触点

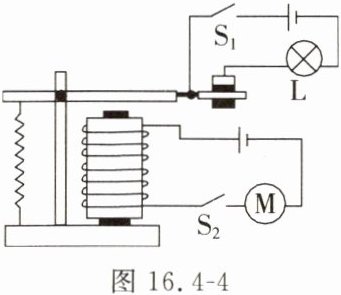

5. 如图16.4-4所示,共享单车位置定点电路中$,S_1、$$S_2$为智能开关。车辆位于红色区域内$,S_1$闭合,指示灯亮,电磁铁的线圈中无(选填“有”或“无”)电流通过,单车无法锁定；车辆位于绿色区域内$,S_2$闭合,指示灯_________不发光(选填“发光”或“不发光”),电动机工作,单车锁定。

答案： 无；不发光

6. 小明去超市,走到扶梯前,发现扶梯运动较慢,当他站上去时,扶梯又快了起来。小明根据所学的知识,画出图16.4-5所示的电路(R是一个压敏电阻)。小明分析：当人站在扶梯上时,压敏电阻的阻值减小,则电磁铁的磁性变强,衔铁与触点2接触,电动机的转速变快。

答案： 强；2；快
