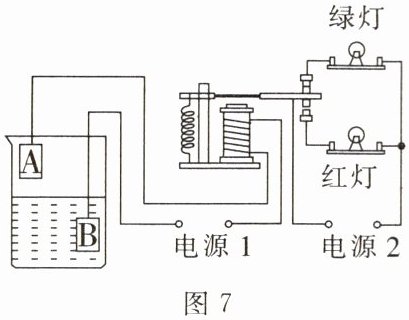

7. 某学校为了培养学生的科学素养,组织科技创新大赛,小双在比赛中制作了水位自动报警器,原理如图7所示。当水位升高,触碰到金属块A时,红灯亮起。若将电源1的正、负极对调位置,该装置报警时的亮灯情况不变(选填“不变”或“变化”)。

答案： 红；不变

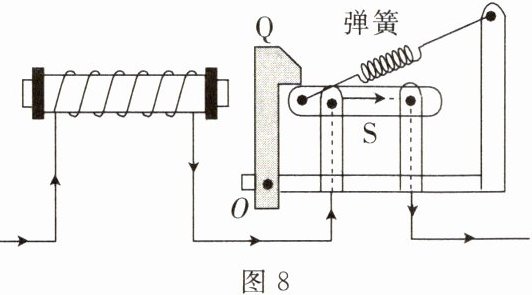

8. 小张同学想知道家里空气开关的限流装置是如何工作的,他阅读说明书,发现了如图8所示的限流装置的工作原理图。S为开关,Q为可绕O点旋转的衔铁,当电流流向如图所示时,电磁铁左端为N极。当电流超过限定电流时,S会处于断开(选填“断开”或“闭合”)状态,保证电路安全。

答案： N；断开

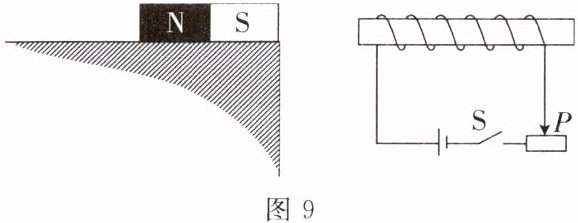

9. 如图9所示,闭合电磁铁开关S,条形磁铁静止在水平桌面上。下列判断正确的是(A)

A.条形磁铁受到电磁铁对其向左的作用力
B.条形磁铁受到桌面对其向左的摩擦力
C.将滑动变阻器的滑片向右移动,磁铁仍静止在桌面上,则条形磁铁受到的摩擦力不变
D.若只改变电源的正、负极,条形磁铁受到的摩擦力变大

答案： A

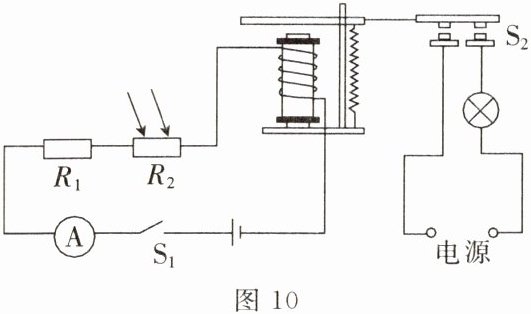

10. 小区内的路灯能根据光线亮暗情况实现自动控制,其原理如图10所示$,R_1$是定值电阻$,R_2$是光敏电阻,其阻值大小随光照强度的增大而减小。当开关$S_1$闭合,光线变暗时,下列判断正确的是(A)

A.电流表示数减小,电磁铁的磁性减弱,开关$S_2$闭合
B.电流表示数减小,电磁铁的磁性增强,开关$S_2$断开
C.电流表示数增大,电磁铁的磁性增强,开关$S_2$闭合
D.电流表示数增大,电磁铁的磁性减弱,开关$S_2$断开

答案： A
