13. 小明和小华在“探究串联电路中电压的特点”实验中,都设计了如图13所示的电路。

(1)小明根据电路图连接好电路,闭合开关后,发现电压表示数为零,两灯都不发光。若$L_1$或$L_2$中只有一处发生故障,则故障可能是L₂断路。

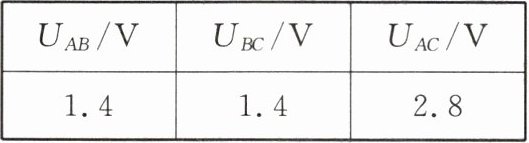

(2)排除故障后,小明完成了实验,并把数据记录在下表中。分析实验数据得出两个实验结论：
①串联电路两端的电压等于各部分电路两端的电压之和；
②串联电路中,各部分电路两端的电压相等。
| U_AB/V | U_BC/V | U_AC/V |
| 1.4 | 1.4 | 2.8 |

(3)实验结束后小明和小华互相交流,小华指出结论②可能是错误的,造成这个错误的原因有两个方面：一是器材选择上的不足,只使用了相同规格的灯泡；二是实验方案上的不足,只进行了一次实验，实验结论具有偶然性。

答案： （1）L₂断路（3）只使用了相同规格的灯泡；只进行了一次实验，实验结论具有偶然性
