《2025年作业本江西教育出版社九年级物理全一册沪粤版》

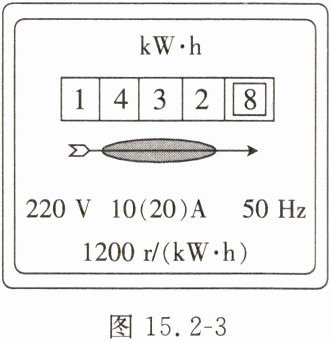

9. 12月初,小王家中的电能表显示12628,电能表的部分参数及12月末的示数如图15.2-3所示。下列说法正确的是(C)

A.电能表是测量用电器消耗电功率的仪表
B.小王家12月初至12月末消耗的电能是1700 kW·h
C.这个电能表允许电路中同时工作的用电器的总功率最大为4400 W
D.若电能表转盘在5 min内转过200 r,则此时工作的用电器的总功率为1000 W

答案： C

10. 在图15.2-4所示的电路中,$R_{1}= 10 Ω$,$R_{2}= 20 Ω$,闭合开关后,电流表的示数为0.3 A。

(1)电源电压是多少？
(2)通过$R_{2}$的电流是多少？
(3)$R_{1}$消耗的电功率是多少？
(4)$R_{2}$消耗的电功率是多少？
(5)电路消耗的总功率是多少？

答案： （1）电源电压$U=U_{1}=I_{1}R_{1}=0.3A×10\Omega = 3V$。
（2）通过$R_{2}$的电流$I_{2}=\frac{U}{R_{2}}=\frac{3V}{20\Omega}=0.15A$。
（3）$R_{1}$消耗的电功率$P_{1}=U_{1}I_{1}=3V×0.3A = 0.9W$。
（4）$R_{2}$消耗的电功率$P_{2}=U_{2}I_{2}=3V×0.15A = 0.45W$。
（5）电路消耗的总功率$P_{总}=P_{1}+P_{2}=0.9W + 0.45W = 1.35W$。

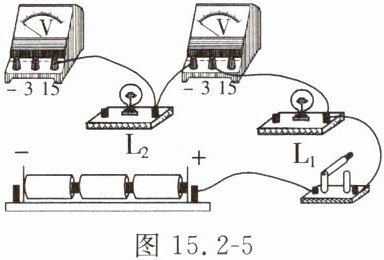

11. 小明同学利用图15.2-5中的器材探究灯泡的电功率与哪些因素有关。$L_{1}$的规格是“2.5 V 0.3 A”,$L_{2}$的规格是“3.8 V 0.3 A”,电源为三节新的干电池。

(1)图中探究的是电功率大小与电压的关系。将电路中缺少的导线补全。
(2)小明是通过比较灯泡的亮度来判断两个小灯泡的电功率大小的,这种研究方法叫转换法。

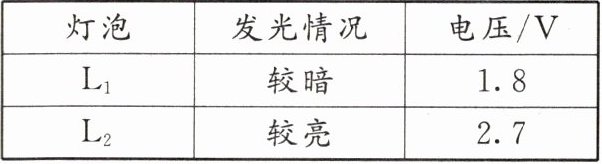

(3)小明实验后得到如下表所示的实验数据,他可以得出的实验结论是通过灯泡的电流相同时，灯泡两端电压越大，电功率越大。。
|灯泡|发光情况|电压/V|
|$L_{1}$|较暗|1.8|
|$L_{2}$|较亮|2.7|

答案： （1）电压
（2）比较灯泡的亮度；转换
（3）通过灯泡的电流相同时，灯泡两端电压越大，电功率越大。
