《2025年作业本江西教育出版社九年级物理全一册沪粤版》

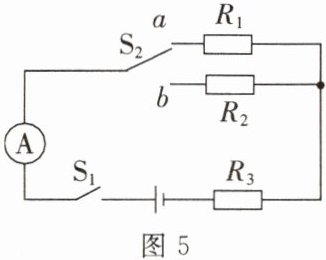

9. 在图5所示的电路中,电源电压恒定,$R_{1}= 6\ \Omega$,$R_{2}= 12\ \Omega$,$R_{3}$是定值电阻。闭合开关$S_{1}$,单刀双掷开关$S_{2}$接a时电流表的示数为1 A,接b时电流表的示数为0.6 A。下列说法正确的是(B)

A.电源电压为18 V
B.电源电压为9 V
C.定值电阻$R_{3}$的阻值为9 Ω
D.定值电阻$R_{3}$的阻值为2 Ω

答案： B

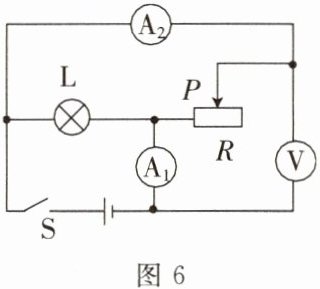

10. 如图6所示,电源电压保持不变。开关S闭合,滑动变阻器的滑片P由中点向右滑动的过程中(A)

A.电压表V的示数不变,灯泡的亮度不变
B.电流表$A_{1}$的示数不变,电流表$A_{2}$的示数变小
C.电流表$A_{2}$的示数变小,灯泡的亮度变暗
D.电压表V的示数变大,电流表$A_{1}$的示数变小

答案： A

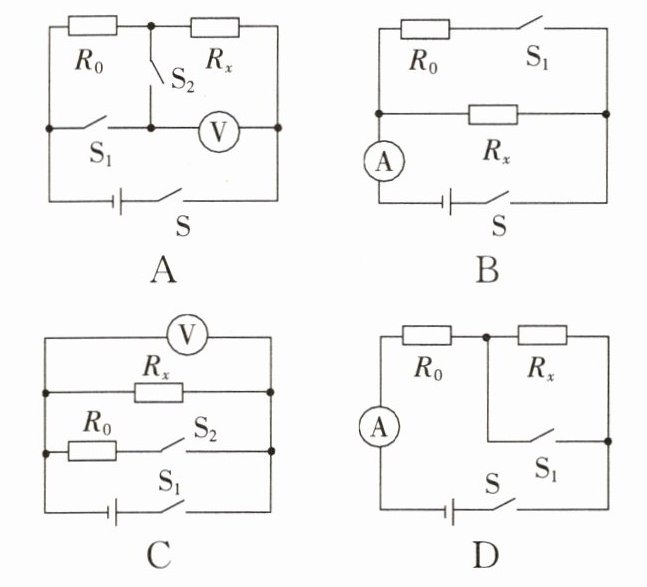

11. 以下四种电路,电源电压不变且未知,$R_{0}$是已知阻值的定值电阻,在不拆改电路的情况下,不能测出未知电阻$R_{x}$阻值的电路是(C)

答案： C

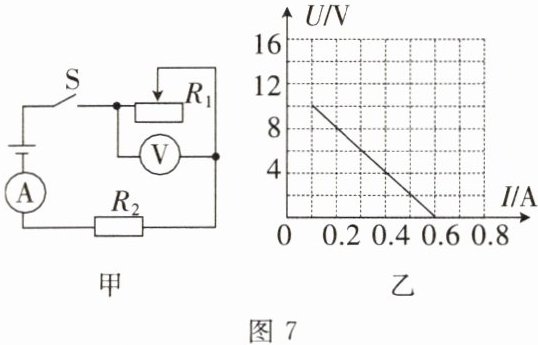

12. (多选)如图7甲所示,电源两端电压不变,$R_{1}$是滑动变阻器,$R_{2}$是定值电阻。当开关S闭合后,逐步改变滑动变阻器接入电路的电阻值,根据电压表与电流表的示数,绘制的图像如图7乙所示。下列判断正确的是(BD)

A.电源两端电压为10 V
B.电路中允许通过的最大电流为0.6 A
C.定值电阻$R_{2}$的阻值为40 Ω
D.变阻器$R_{1}$接入电路的最大阻值为100 Ω

答案： BD
