《2025年作业本江西教育出版社九年级物理全一册沪粤版》

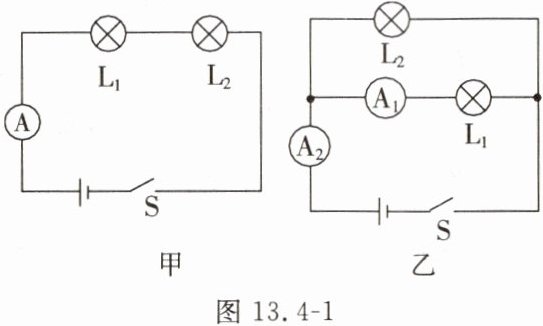

1.(1)如图 13.4-1 甲所示,灯$L_{1}和灯L_{2}$是完全相同的两盏灯,开关$S$闭合后,电流表示数为$0.3\ A$,则通过灯$L_{1}$的电流大小为0.3$A$,通过灯$L_{2}$的电流大小为0.3$A$。
(2)如图 13.4-1 乙所示,电流表$A_{1}$测量的是通过灯L₁的电流,$A_{2}$测量的是通过干路的电流。若$A_{1}$、$A_{2}的示数分别是0.1\ A$、$0.5\ A$,则通过灯$L_{2}$的电流大小为0.4$A$。

答案： 1.
(1)0.3；0.3
(2)灯L₁；干路；0.4

2.为美化城市,某市进行路灯改造。图13.4-2所示为一种新型装饰用的LED灯带,它由40个相同的LED灯串联组成,若通过第一个LED灯的电流是$10\ mA$,则通过第23个LED灯的电流是0.01$A$。小彤发现该LED灯带有一个灯不亮了,但是其余的灯都亮,则不亮的灯发生的故障是短路(选填“短路”或“断路”)。

答案： 2.0.01；短路

3.如图13.4-3所示,当开关$S_{1}$闭合、$S_{2}$断开时,电流表$A的示数为260\ mA$,则通过$L_{2}$的电流是0.26$A$;当开关$S_{1}$、$S_{2}$均闭合时,电流表$A的示数为0.6\ A$,则通过灯泡$L_{1}$的电流是0$A$,通过$L_{2}$的电流是0.6$A$。

答案： 3.0.26；0；0.6

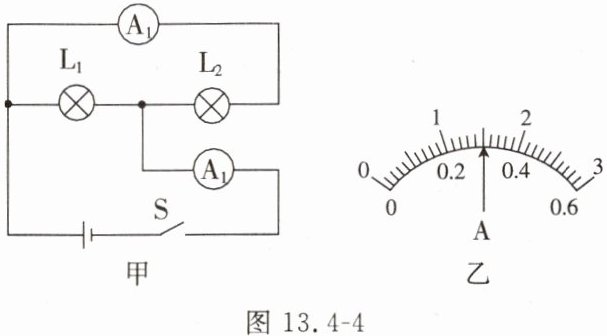

4.在图13.4-4甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图13.4-4乙所示,则两灯的连接方式为并联,电流表$A_{1}$的示数为1.5$A$,电流表$A_{2}$的示数为0.3$A$,通过$L_{1}$的电流为1.2$A$,通过$L_{2}$的电流为0.3$A$。

答案： 4.并；0.3；1.5；1.2；0.3

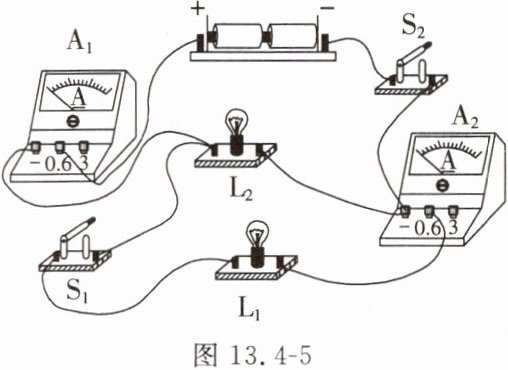

5.如图13.4-5所示,闭合开关$S_{1}$、$S_{2}$,小灯泡$L_{1}和L_{2}$均发光,$A_{1}的示数为0.5\ A$,$A_{2}的示数为0.3\ A$。下列说法正确的是(C)

A.电流表$A_{1}只测量灯L_{2}$中的电流
B.电流表$A_{2}的示数比A_{1}$的大
C.通过灯$L_{1}的电流为0.3\ A$
D.仅断开开关$S_{1}$后,灯$L_{2}$会变亮

答案： 5.C
