《2025年启东中学作业本九年级物理上册苏科版苏北专版》

7. 如图所示是探究电流与电压、电阻的关系的电路图. 实验分“保持电阻不变”和“保持电压不变”两步进行,在“保持电阻不变”这一步实验时应 (C)
A.保持$R_2$滑片的位置不动
B.保持$R_2$两端的电压不变
C.保持$R_1$不变,调节$R_2$的滑片到不同的适当位置
D.保持电路中电流不变

答案： C

8. 在“探究电流跟电压及电流跟电阻的关系”实验中,两次使用滑动变阻器的作用是 (C)
A.均使电阻R两端的电压成倍数变化
B.均使电阻R两端的电压保持不变
C.前一次使电阻R两端的电压成倍数变化,后一次使电阻R两端的电压保持不变
D.前一次使电阻R两端的电压保持不变,后一次使电阻R两端的电压成倍数变化

答案： C

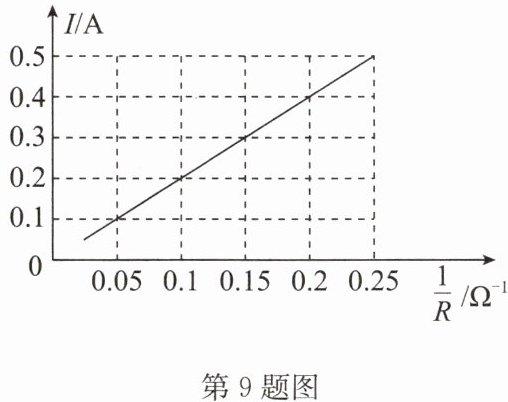

9. 小明探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I - 1/R图像,如图所示. 分析图像可知,下列说法不正确的是 (D)

A.电压一定时,电流与电阻成反比
B.当导体的电阻为10Ω时,通过它的电流为0.2A
C.当电流分别为0.25A和0.5A时,接入电路的导体的电阻之比为2:1
D.当通过导体的电流为0时,导体的电阻也为0

答案： D
