《2025年启东中学作业本九年级物理上册苏科版苏北专版》

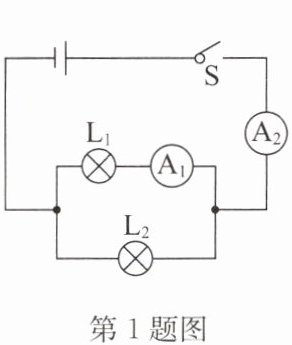

1. 如图所示,闭合开关S后,灯$L_{1}$、$L_{2}$均能发光,若电流表$A_{1}$的示数为0.3A,电流表$A_{2}$的示数为800mA,则通过灯$L_{1}$的电流为300mA,通过灯$L_{2}$的电流为0.5A.

答案： 300 0.5

2. 如图甲所示的电路中,电源电压恒为3V.闭合开关S后,电流表A、$A_{1}$的示数均如图乙所示,则通过小灯泡$L_{2}$的电流为1.28A,电压表V的示数为3V.

答案： 1.28 3

3. 用电压表测电压时,电压表显示的实际上是其自身两端的电压值,我们将电压表的示数当作被测的电压值,其依据是各并联支路两端的电压相等.

答案： 各并联支路两端的电压相等

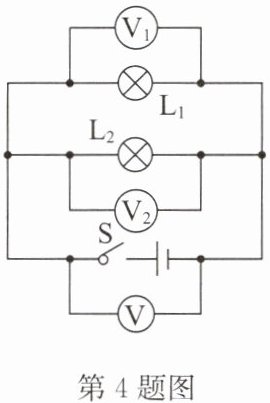

4. 如图所示,闭合开关S后,灯泡$L_{1}比L_{2}$亮,电压表$V_{2}$的示数为6V,下列说法正确的是(A)

A.电压表$V_{1}$的示数为6V
B.电压表$V_{1}$的示数大于6V
C.电压表V的示数小于6V
D.电压表V的示数大于6V

答案： A

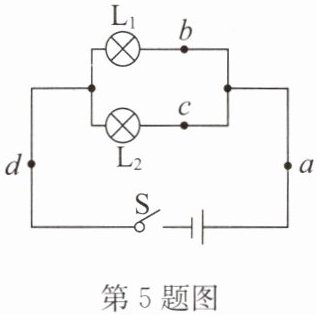

5. 如图所示是探究并联电路中电流的关系的电路图.$L_{1}与L_{2}$是两个不同规格的小灯泡,闭合开关后,通过a、b、c、d四处电流的大小关系正确的是(D)

A.$I_{a}= I_{b}$
B.$I_{a}= I_{c}$
C.$I_{c}= I_{b}$
D.$I_{a}= I_{d}$

答案： D
