《2025年启东中学作业本九年级物理上册苏科版苏北专版》

9. 如图所示电路中,闭合开关后,电流表的示数为$1A$,若此时经过$a点的电流是0.4A$,则经过$b$点的电流是 (C)
A.$1A$
B.$0.8A$
C.$0.6A$
D.$0.4A$

答案： C

10. 如图所示,甲、乙是两个电表,闭合开关$S$后,两个灯泡串联,则下列说法中正确的是 (C)
A.甲是电流表,乙是电压表
B.甲、乙都是电压表
C.甲是电压表,乙是电流表
D.甲、乙都是电流表

答案： C

11. 在如图所示的电路中,电源电压为$6V$且保持不变,当开关$S$闭合时,灯泡$L_{1}$、$L_{2}$均正常发光,电压表的示数为$2.5V$,则灯泡$L_{1}$两端的电压为 (C)
A.$2.0V$
B.$5.0V$
C.$3.5V$
D.$8.5V$

答案： C

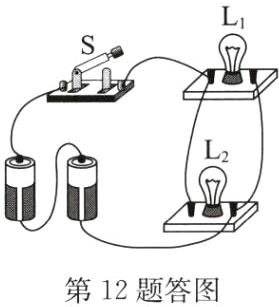

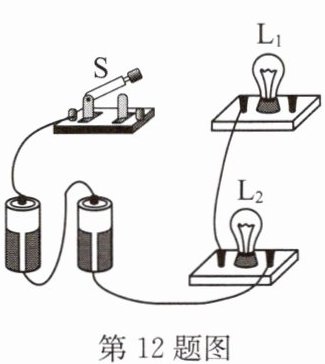

12. 将如图所示的实物电路补充完整,使灯$L_{1}$、$L_{2}$并联,且开关控制整个电路.

答案：

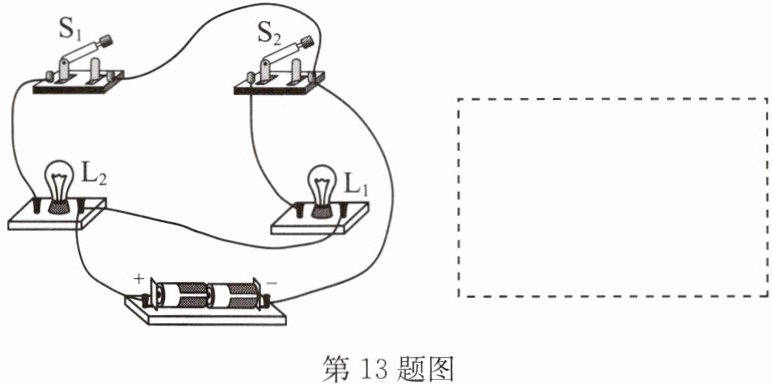

13. 根据如图所示的实物电路,在虚线框内画出电路图.

答案：

14. 小明同学通过实验对串联电路电压的规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和.
【设计与进行实验】

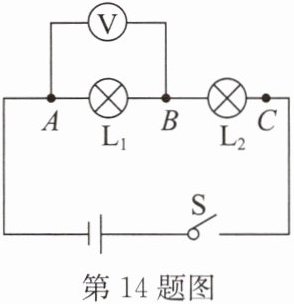

(1) 按如图所示的电路图连接电路时,开关必须断开.
(2) 实验中应选择规格不相同(填“相同”或“不相同”)的灯泡.
(3) 用电压表测出$L_{1}$两端的电压.
(4) 在测$L_{2}$两端的电压时,小明为节省时间,采用以下方法:电压表所接的$B$接点不动,只断开$A$接点,并改接到$C$接点上. 小明不能(填“能”或“不能”)测出$L_{2}$两端的电压,原因是电压表的正、负接线柱接反了.
(5) 方法改进后,测出$AB$、$BC$、$AC间的电压分别为U_{1}$、$U_{2}$、$U$并记录在表格中,小明分析实验数据,得出结论:$U = U_{1} + U_{2}$.(用公式表示)
(6) 进行多次实验的主要目的是寻找普遍规律(填“寻找普遍规律”或“减小误差”).

答案：
(1)断开
(2)不相同
(4)不能 电压表的正、负接线柱接反了
(5)$U = U_{1} + U_{2}$
(6)寻找普遍规律
