《2025年启东中学作业本九年级物理上册苏科版苏北专版》

1. 电路由电源、用电器、开关和导线四部分组成,电源是能持续供电的装置,常见的电源有直流电源和交流电源。

答案： 电源 用电器 开关 导线 能持续供电 直流 交流

2. 电风扇工作时,将电能转化为机械能；风力发电机发电时将机械能转化为电能。

答案： 机械 机械 电

3. 画出下列电路元件的符号：
干电池____,开关____,电灯____,电阻____,电铃____,电动机____,交叉相连的导线____。

答案：

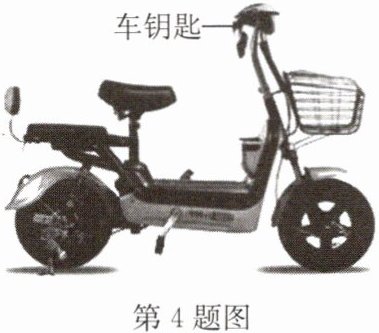

4. 如图所示为人们所喜爱的电动自行车,它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。车钥匙其实就是一个开关。给电动自行车充电时,电瓶相当于用电器(填“电源”或“用电器”),正常行驶时,电动自行车将电能转化为机械能。

答案： 开关 用电器 电 机械

5. 如图所示是小明的物理老师在课堂上演示的一个实验。把一张细条状的铝箔纸两端分别压在干电池的正负极上,不一会儿,铝箔纸就燃烧了起来。这是由于电源发生了短路,将大量电能转化为内能。老师还强调,在进行电学实验时,禁止(填“可以”或“禁止”)将电源两极直接用导线连接。

答案： 短路 内 禁止

6. 如图所示,当$S_{1}$闭合、$S_{2}$断开时,电路是通路；当$S_{1}$、$S_{2}$都闭合时,电路是短路。(均填“通路”“断路”或“短路”)

答案： 通路 短路 【点拨】当 $ S_{1} $ 闭合、$ S_{2} $ 断开时，电流从电源正极出发，经过 $ S_{1} $、灯泡回到负极，故此时的电路是通路；当 $ S_{1} $、$ S_{2} $ 都闭合时，电流从正极出发，经过 $ S_{1} $、$ S_{2} $ 回到负极，即此时发生电源短路。

7. 在下列电路元件中,全部为用电器的是(A)
A.白炽灯、电动机、电视机
B.洗衣机、收录机、电池组
C.电铃、开关、电饭锅
D.电源、电线、空调器

答案： A

8. 在“怎样让一个灯泡亮起来”的活动中,小华同学用导线将图示元件连接起来的过程中,下列说法错误的是(B)
A.在连接电路的过程中,一般从电源正极开始
B.在连接电路的过程中,开关可以闭合
C.拆除电路时,要先断开开关,再拆除与电源相连的导线
D.绝对不允许不经过小灯泡就直接用导线把电池的两端连接起来

答案： B
