《2025年启东中学作业本九年级物理上册苏科版苏北专版》

1. 某同学连接一个包含两只小灯泡的电路后,两只小灯泡都亮,但实际操作中由于连线较乱,一时无法确定电路是串联还是并联,以下几种简单判断方法是否可行?请在表中空格填写“可行”或“不可行”.
|方法|操作现象|结论|方法是否可行|
|方法1|断开一根导线,两灯熄灭|两灯一定是串联| |
|方法2|把其中一只灯泡从灯座中取下,另一只灯泡熄灭|两灯一定是串联| |
|方法3|把开关断开,两灯熄灭|两灯一定是串联| |

答案： 不可行 可行 不可行

2. 如图所示,要使$L_{1}和L_{2}$两只灯并联,开关S同时控制两灯,则线头M应接在D(或F)(填字母)点上;要使$L_{1}和L_{2}$并联,开关S只控制$L_{1}$,则线头M应接在E(填字母)点上;如果将线头M接C点,闭合开关,不发光的灯是$L_{2}$.

答案： D(或F) E $L_{2}$

3. 根据如图所示的电路,完成下列各题.
(1)当$S_{1}$、$S_{2}$断开,$S_{3}$闭合时,灯$L_{1}$、$L_{2}$发光,组成串联电路.
(2)当$S_{1}$、$S_{2}$闭合,$S_{3}$断开时,灯$L_{1}$、$L_{2}$发光,组成并联电路.
(3)当$S_{1}$闭合,$S_{2}$、$S_{3}$断开时,灯$L_{1}$发光.
(4)当$S_{1}$断开,$S_{2}$、$S_{3}$闭合时,灯$L_{2}$发光.

答案：
(1)$L_{1}$、$L_{2}$ 串联
(2)$L_{1}$、$L_{2}$ 并联
(3)$L_{1}$
(4)$L_{2}$

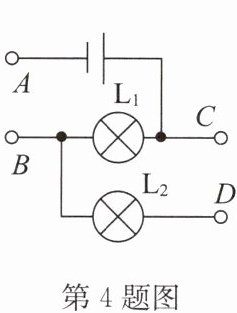

4. 如图所示的电路中,A、B、C、D是四个接线柱,当只要求灯泡$L_{1}$发光时,应用导线将____接线柱连接起来;当要求把灯泡$L_{1}和L_{2}$串联连接,应用导线将____接线柱连接起来;当要求把灯泡$L_{1}和L_{2}$并联连接,应用导线将____接线柱连接起来.

答案： A和B A和D A和B、C和D

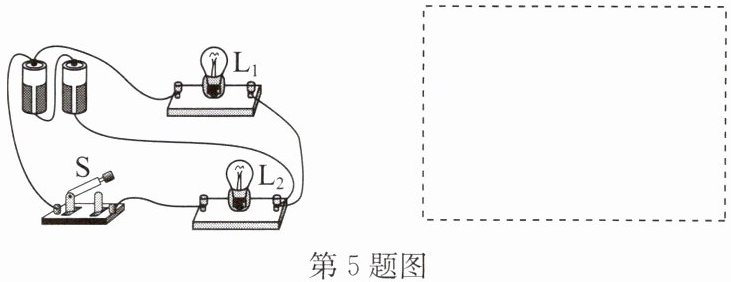

5. 按照如图所示的实物电路,在虚线框内画出它的电路图.

答案：
