8. 下列四个电路图中,能正确测量通过$L_1$电流的电路是 (C)

答案： $C$

9. 在如图所示的电路中,闭合开关后,电流表测量的是 (B)
A.通过灯$L_1$的电流
B.通过灯$L_2$的电流
C.通过灯$L_1$和灯$L_2$的电流之和
D.电源供给电路的总电流

答案： $B$

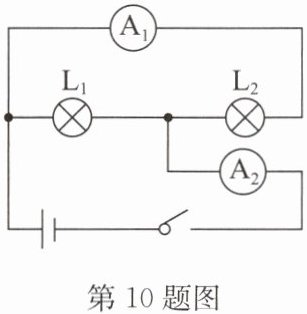

10. 如图所示的电路中,灯$L_1、$$L_2$是并联的,电流表$A_1$测通过灯$L_{2}$的电流,电流表$A_2$测的是通过干路的电流.

答案： 并 $L_{2}$ 干路

11. 如图所示的电路中,当开关S闭合$,S_1、$$S_2$断开时,灯泡$L_{1}$、$L_{3}$串联;当开关S、$S_1、$$S_2$均闭合时(将电流表正负接线柱对调),灯泡$L_{1}$、$L_{2}$并联,此时电流表测的是通过灯泡$L_{2}$的电流.

答案： $L_{1}$、$L_{3}$ $L_{1}$、$L_{2}$ $L_{2}$

12. 如图所示是用电流表测量电流的实物连接图,请按要求回答下列问题:
(1)图中电流表测量的是通过灯泡$L_{2}$的电流.
(2)如果要用电流表测通过$L_1$和$L_2$的总电流,且只允许移动一根导线,应将导线b(填“a”“b”或“c”)的右端连接在电流表的-(填“-”“0.6”或“3”)接线柱上.

答案：
(1) $L_{2}$
(2) $b$ $ -$

13. 如图所示,M、N表示一只电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量通过小灯泡的电流,则以下连接正确的是 (C)
A.M接a,N接b
B.M接d,N接a
C.M接c,N接d
D.M接d,N接c

答案： $C$
