12. 在如图所示的电路中,下列说法不正确的是 (C)
A.若开关$S_{1}$、$S_{3}$断开,$S_{2}$闭合,则两灯串联
B.若开关$S_{1}$、$S_{3}$闭合,$S_{2}$断开,则两灯并联
C.当三个开关都闭合时,只有灯$L_{2}$发光
D.若开关$S_{1}$、$S_{2}$闭合,$S_{3}$断开,只有灯$L_{2}$发光

答案： C

13. 小明利用灯泡$L_{1}$、$L_{2}$,三个开关S、$S_{1}$、$S_{2}$,一个电池组及导线若干组装电路,按要求设计的电路图如图甲所示.
(1)电路图中灯泡$L_{1}$、$L_{2}$是____(填“串联”或“并联”)的.
(2)根据已知电路图中电流的方向(黑色箭头),判断电池组上端是____(填“正”或“负”)极.
(3)连接的实物电路如图乙所示,请用笔画线代替导线将实物图中未连接好的导线补充完整.(导线不能交叉)
(4)三个开关都闭合后,只有灯泡$L_{2}$发光,则电路故障可能是$L_{1}$____(填“短路”或“断路”),为进一步确定故障原因,小明将$L_{1}$、$L_{2}$互换位置,再次将开关都闭合后,发现只有$L_{1}$发光,则可以确定故障是____(填字母).
A. 灯泡$L_{1}$断路
B. 灯泡$L_{1}$短路
C. 开关$S_{1}$断路
D. 开关$S_{2}$断路

答案：

(1)并联
(2)负

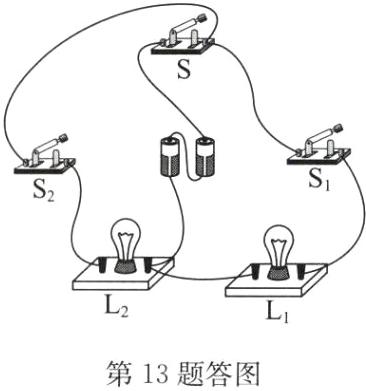

(3)如答图所示
(4)断路 C
　　　　　　

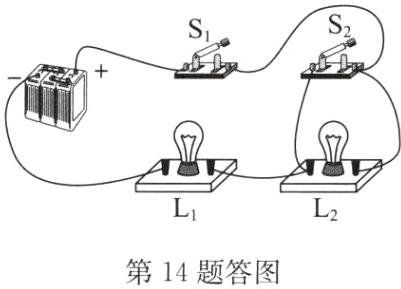

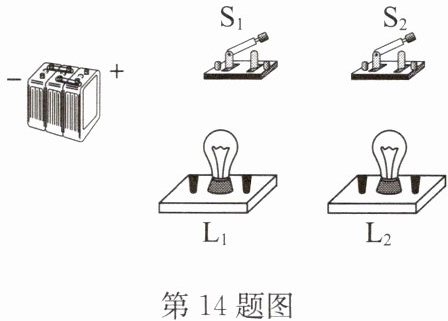

14. 根据以下要求,设计电路,用笔画线代替导线在图中画出相应的实物连接图.(导线不能交叉)
要求:
①只闭合$S_{1}$时,$L_{1}$、$L_{2}$都发光;
②只闭合$S_{2}$时,两灯均不发光;
③$S_{1}$、$S_{2}$都闭合时,$L_{1}$发光,$L_{2}$不发光.

答案：
