《2025年启东中学作业本九年级物理上册苏科版苏北专版》

15. 如图所示,保持元件位置不变,导线不交叉,开关S控制整个电路.
(1)在图甲中将电灯$L_{1}和L_{2}$连接成并联电路.
(2)在图乙中将电灯$L_{1}和L_{2}$连接成串联电路.

答案：

16. 小刚和小强连接了串、并联电路.
(1)在连接过程中,开关应该是断开(填“断开”或“闭合”)的.
(2)小刚连接了如图所示电路,如果闭合开关,两个灯泡都将不会发光(填“不会发光”或“会被烧坏”),出现短路(填“断路”或“短路”)现象.
(3)小刚想将电路全部拆散,重新连接. 小强认为只需拆除c这一根导线,就能成为两灯串联(填“串联”或“并联”)的正确电路. 小强将多余的c导线拆除以后,闭合开关时,灯$L_{1}$、$L_{2}$都不亮. 用一段导线的两端接触A、B两点时,两灯都不亮;接触C、D两点时,两灯也不亮;接触E、F两点时,只有灯$L_{1}$亮. 对此,下列判断中正确的是B.
A. 灯$L_{1}$断路
B. 灯$L_{2}$断路
C. 开关断路
D. 灯$L_{2}$短路

答案：
(1)断开
(2)不会发光 短路
(3)串联 B

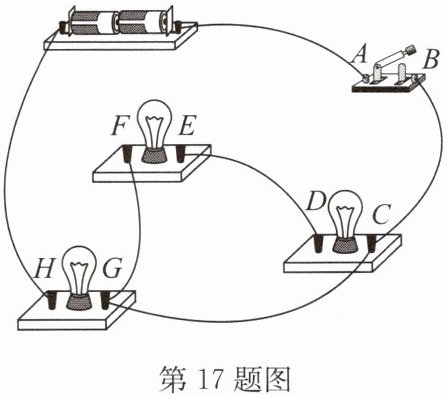

17. 如图所示电路,在某些接线柱间去掉或添加一根导线,可使三盏灯泡分别成为串联或并联.
(1)成为串联电路的最简单方法是去掉CG间的导线.
(2)成为并联电路的最简单方法是在EH间连接一根导线.

答案：
(1)CG
(2)EH
