《2025年启东中学作业本九年级物理上册苏科版苏北专版》

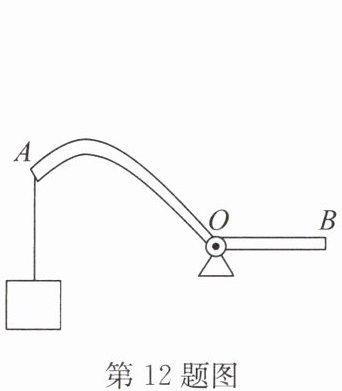

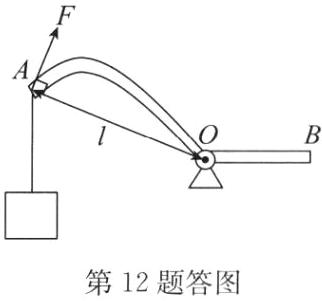

12. 如图所示,在杠杆$AB$上挂一个物体.为使杠杆平衡,请在杠杆上画出最小的动力$F及其力臂l$.

答案：

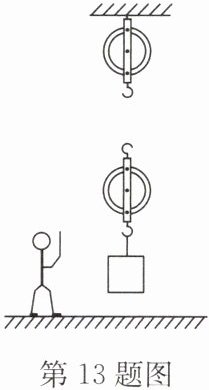

13. 如图所示,画出人站在地面上向下拉绳提升物体时滑轮组的绕线.

答案：

14. (2024·东台月考)小明在做“探究杠杆的平衡条件”实验中所用的实验器材有:杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个.
(1)挂钩码前,杠杆在图甲所示的位置静止,此时杠杆处于平衡(填“平衡”或“非平衡”)状态;要想使杠杆在水平位置平衡,接下来应将杠杆两端的螺母向左(填“左”或“右”)侧调节.
(2)如图乙所示,小明在$A点挂2个重力均为1N$的钩码,在$B$点用弹簧测力计竖直向下拉杠杆,使其在水平位置平衡,弹簧测力计的示数为3$N$,于是小明便得出了杠杆的平衡条件为$F_{1}l_{1}= F_{2}l_{2}$.小华认为他这样得出的结论是不合理的,原因是一次实验得出的结论具有偶然性.
(3)小明竖直向下拉弹簧测力计,使杠杆从水平位置缓慢转过一定角度,如图丙所示,此过程中,弹簧测力计的示数不变(填“变大”“变小”或“不变”).
(4)实验结束后,小明提出了新的探究问题:“若支点不在杠杆的中点时,杠杆的平衡条件是否仍然成立?”于是小组同学利用如图丁所示装置进行探究,发现在杠杆左端的不同位置,用弹簧测力计竖直向上拉使杠杆处于水平平衡状态时,测出的拉力大小都与杠杆平衡条件不相符.其原因是杠杆的重力对杠杆平衡有影响.

答案：
(1)平衡　左　
(2)3　一次实验得出的结论具有偶然性　
(3)不变　
(4)杠杆的重力对杠杆平衡有影响

15. 如图所示为一个看似悬浮的桌子,其中$A$为桌面部分,$B$为桌子的底架,这两部分之间仅靠竖直轻绳$CD和EF$相连.已知$A的总质量为3.2kg$且质量左右对称分布;$CD到A对称轴以及EF的距离分别为l_{1}= 20cm和l_{2}= 40cm$,则绳$CD$产生的拉力为48$N$.($g取10N/kg$)

答案： 48 【点拨】A 的重力 $ G = mg = 3.2kg × 10N/kg = 32N $；计算绳 CD 产生的拉力时，E 为支点，则此时的 A 的重力的力臂 $ l_A = l_1 + l_2 = 20cm + 40cm = 60cm $，绳 CD 拉力的力臂 $ l_{CD} = l_2 = 40cm $，根据杠杆的平衡条件可知：$ F_{CD}l_{CD} = Gl_A $，即 $ F_{CD} × 40cm = 32N × 60cm $，解得 $ F_{CD} = 48N $
