《2025年启东中学作业本九年级物理上册苏科版苏北专版》

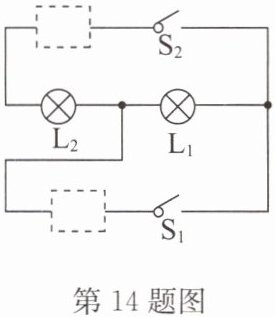

14. 如图所示,请在两个虚线框内填“电源”和“电流表”的符号,使开关都闭合时两灯均能工作.

答案：

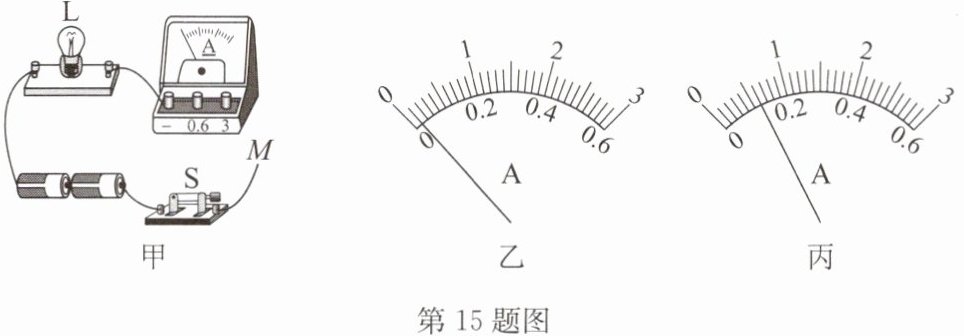

15. 在练习电流表的使用时,如图所示是小华用电流表测通过灯泡L电流时的电路.
(1)如图甲所示是小华正在连接的电路,连接过程中存在问题,正确的做法是连接电路时,应该将开关断开(填“闭合”或“断开”).
(2)小华解决问题后,先将导线M接到电流表的“3”接线柱上,然后开关试触,发现电流表的指针如图乙所示.则出现以上现象的原因是电流表所选的量程偏大(填“偏大”或“偏小”).
(3)小华思考了一下,然后将导线M连接到0.6(填“-”“0.6”或“3”)接线柱上,然后开关试触,才使电流表的示数正常.若此时电流表的示数如图丙所示,则通过灯泡L的电流是0.12A.

答案：
(1) 断开
(2) 偏大
(3) $0.6$ $0.12$

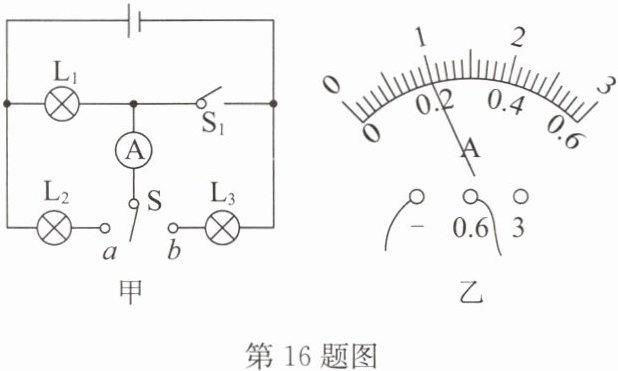

16. (2024·大丰区期中)如图甲所示,当开关S接a、$S_1$闭合时,电流表的示数如图乙所示,电路中$L_{1}$ 和 $L_{2}$ 都亮,电流表测灯$L_{2}$中的电流,大小是$0.2$A.当开关S接b、$S_1$断开时,电流表不能测出电路中的电流.

答案： $L_{1}$ 和 $L_{2}$ 都 $L_{2}$ $0.2$ 不能
