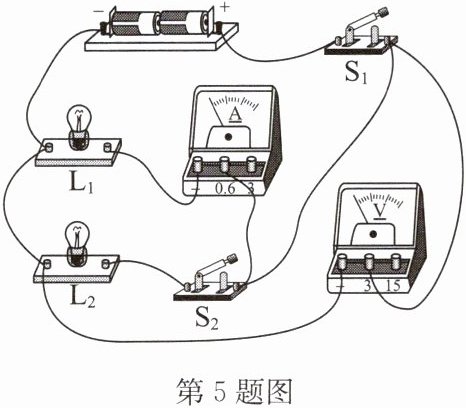

5. (2025·盐城模拟)如图所示电路,电源电压不变,闭合开关$S_{1}和S_{2}$,灯泡$L_{1}和L_{2}$均能正常发光,电流表和电压表均有示数. 下列分析错误的是 (B)

A.只闭合$S_{1}$,电压表可以测量出电源两端的电压
B.只闭合$S_{1}$,电流表可以测量出通过$L_{2}$的电流
C.先闭合$S_{1}$,再闭合$S_{2}$,$L_{1}$的亮度不变
D.先闭合$S_{1}$,再闭合$S_{2}$,电流表和电压表的示数均不变

答案： B

6. 如图所示电路,电源电压保持不变,闭合开关后,只有两个电表的指针发生偏转. 已知灯泡$L_{1}$、$L_{2}$中只有一个出现了故障,其他元件均完好. 下列说法正确的是 (B)
A.可能是灯泡$L_{1}$短路
B.可能是灯泡$L_{2}$短路
C.可能是灯泡$L_{1}$断路
D.一定是灯泡$L_{2}$断路

答案： B

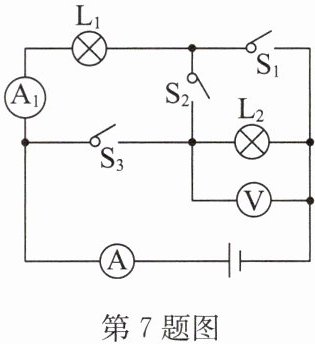

7. 如图所示,电源电压保持不变. 当$S_{1}$断开,$S_{2}$、$S_{3}$闭合时,电压表的示数为6V. 则:
(1)电源电压是多少?
(2)当$S_{1}$、$S_{3}$断开,$S_{2}$闭合时,电压表的示数为4V,则$L_{1}$、$L_{2}$两端的电压是多少?
(3)当$S_{1}$、$S_{3}$闭合,$S_{2}$断开时,电流表A和$A_{1}$的示数分别为0.5A和0.2A,则通过$L_{1}$、$L_{2}$的电流是多少?

答案： 解:
(1)当 S₂、S₃ 闭合,S₁ 断开时,灯泡 L₁ 被短路,电路中只有 L₂,电压表的示数为 6V,即电源电压为 6V.
(2)当 S₁、S₃ 断开,S₂ 闭合时,两只灯泡串联,电压表测 L₂ 两端的电压,此时电压表的示数为 4V,则 U₂ = 4V,根据串联电路电压的规律,可知 L₁ 两端的电压 U₁ = U - U₂ = 6V - 4V = 2V.
(3)当 S₁、S₃ 闭合,S₂ 断开时,两只灯泡并联,电流表 A 测干路电流,电流表 A₁ 测通过 L₁ 的电流,则 I₁ = 0.2A,根据并联电路电流的规律,可知通过 L₂ 的电流 I₂ = I - I₁ = 0.5A - 0.2A = 0.3A.
