6. 在“测量小灯泡的电阻”实验中,选用的器材有:两节新干电池、正常发光电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线.

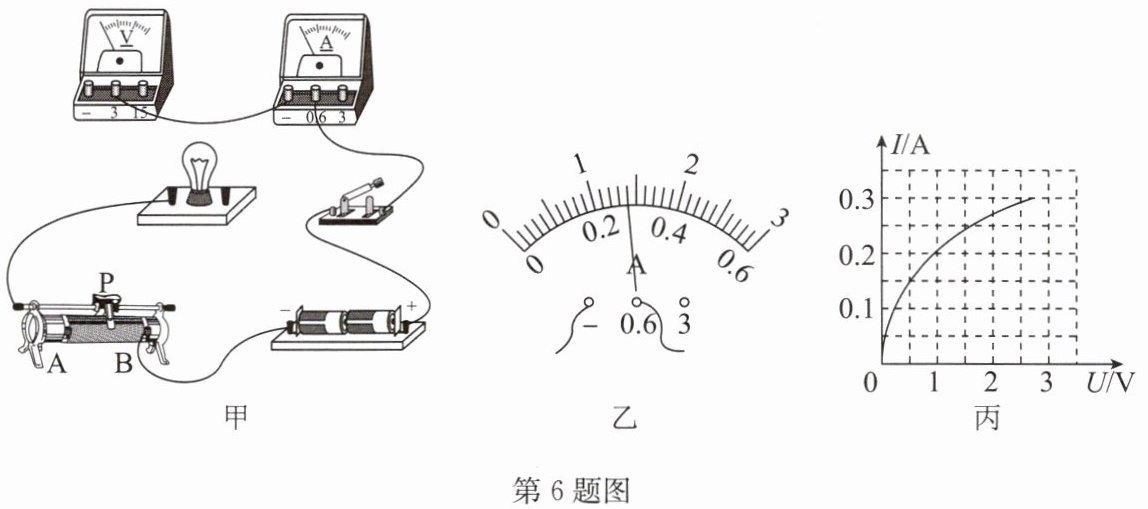

(1)请用笔画线代替导线,将图甲中的实物电路连接完整.
(2)正确连接好电路,闭合开关前,滑动变阻器的滑片应置于______(填“A”或“B”)端.
(3)闭合开关,发现小灯泡不发光,电压表无示数,电流表有示数,造成这一现象的原因可能是______(选填字母代号).
A. 电流表短路
B. 小灯泡短路
C. 滑动变阻器断路
(4)排除故障后,移动滑片P,某次实验时,电压表的示数为2.5V,电流表的示数如图乙所示,则通过小灯泡的电流为______A,小灯泡正常发光时的电阻约为______Ω(结果保留一位小数).
(5)经过多次实验,测出并记录多组电压和电流的值,得到小灯泡的I-U图像如图丙所示,通过分析图像,写出一条你发现的结论:______.

答案：

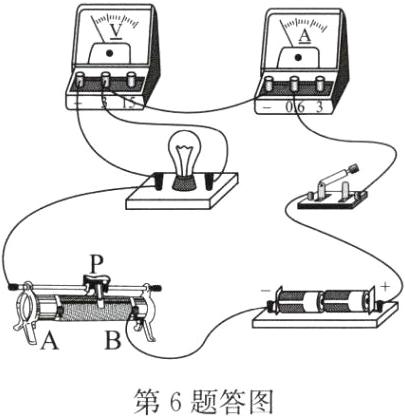

(1)如答图所示　
(2)A　
(3)B　
(4)0.28　8.9
(5)小灯泡的电阻是变化的(或小灯泡两端的电压与通过它的电流的比值不是定值)
