《2025年启东中学作业本九年级物理上册苏科版苏北专版》

1. 如图所示,轻质杠杆OA的中点处悬挂重为110N的物体,在A端施加一竖直向上的力F,杠杆在水平位置平衡,则力F的大小为55N. 保持F的方向始终与OA垂直,将杠杆从A位置匀速提升到B位置平衡,力F的力臂将不变(填“变大”“变小”或“不变”,下同),力F的大小将变小.

答案： 55 不变 变小

2. 如图是使用手机和自拍杆自拍时的示意图,自拍杆可以看作是一个费力杠杆(O为支点),已知自拍杆长1m(质量忽略不计),手机对杆竖直向下的作用力$F_{2}= 3N$,图中$l_{1}= 10cm$、$l_{2}= 80cm$,则手垂直于杆的动力$F_{1}= $24N,拍摄需要伸长自拍杆时,若保持$F_{1}$的作用点、方向及支点位置不变,则$F_{1}$的大小将变大(填“变大”或“变小”).

答案： 费力 24 变大

3. 如图所示,我国古代《墨经》最早记述了秤的杠杆原理,有关它的说法正确的是 (D)
A.“标”“本”表示力,“权”“重”表示力臂
B.图中的B点为杠杆的支点
C.当“权”小于“重”时,A端一定上扬
D.当增大“重”时,应把“权”向A端移动

答案： D

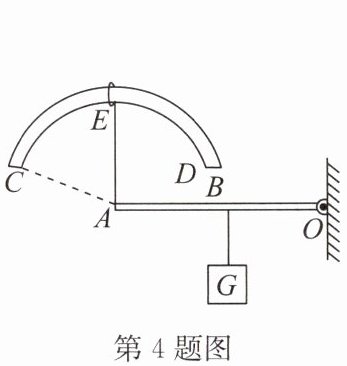

4. 如图所示,圆弧轨道CD固定,水平杠杆OA的A端恰在圆弧所在的圆心处,小圆环E套在轨道上通过细线与水平杠杆OA的A端相连,一重物G悬挂在杠杆上的B点. 在E环从C点沿轨道顺时针转动到D点的过程中,有关细线对A端的拉力F的变化情况,以下说法正确的是 (B)

A.保持不变
B.先变小再变大
C.一直变小
D.先变大再变小

答案： B

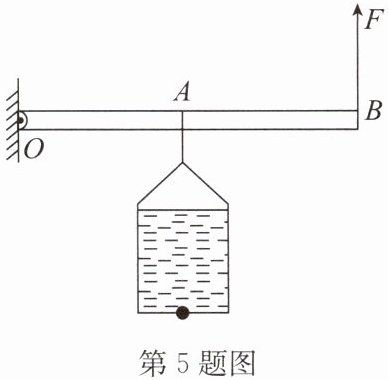

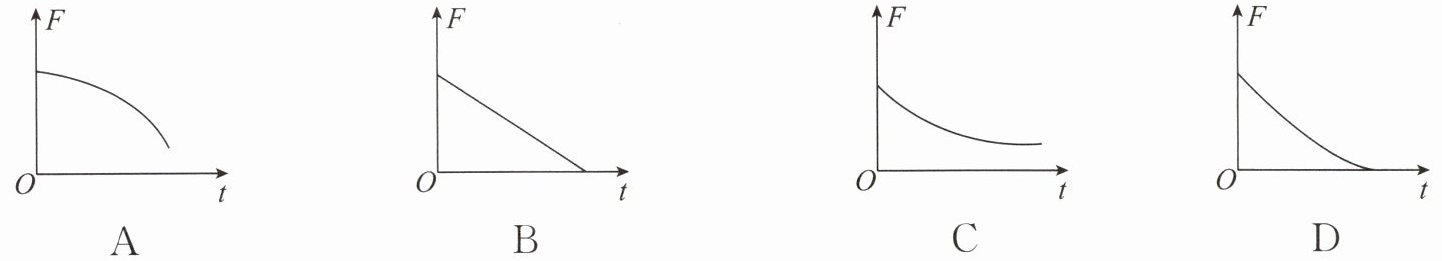

5. (2025·亭湖区一模)如图所示,有一固定在墙壁上的可绕支点O转动的杠杆,在杠杆上A点悬挂一装有水的敞口水杯,在B点施加竖直向上的拉力F使杠杆在水平位置保持平衡. 则拔下水杯底部的塞子后,拉力F随时间t变化的图像是 (C)

答案： C
