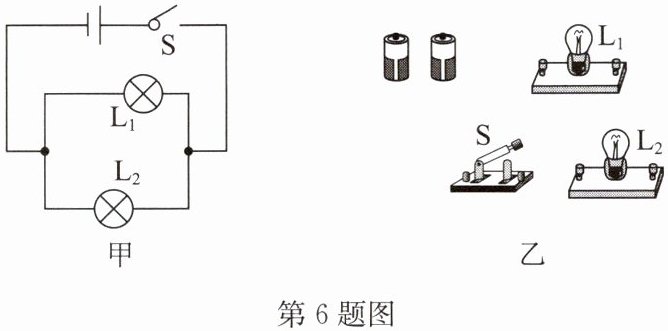

6. 按照图甲的电路图,把图乙的实物连成电路.(要求连接时导线不许交叉)

答案： 【解析】：
本题考查根据电路图连接实物图的知识点，需要明确串联和并联电路的连接方式，再依据电路图中元件的连接关系来连接实物图，关键在于正确识别电路元件以及它们之间的连接顺序和连接方式。从电路图可知，这是一个两灯泡并联的电路，开关在干路上控制整个电路。连接实物图时，先从电源正极出发，用导线将开关与其中一个灯泡（比如$L_2$）串联，然后再将另一个灯泡$L_1$并联在$L_2$两端，最后将导线连接到电源负极，连接过程中要注意导线不许交叉。
【答案】：
图略（按照从电源正极出发，依次连接开关、灯泡$L_2$，然后将灯泡$L_1$并联在$L_2$两端，最后回到电源负极的方式连接实物图，保证导线不交叉）。

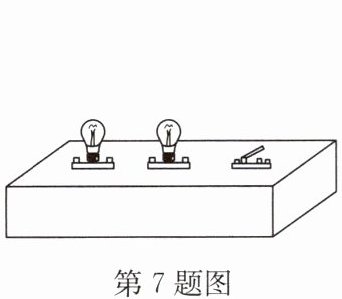

7. 如图所示是一个封闭的电路盒,盒面上有两个灯泡和一个开关,拨动开关,两个灯泡或一起亮或一起灭.
(1)有同学说,这两个灯泡是串联的.你的看法:不一定;简述理由:如果是并联的，开关接在干路中也可以控制两灯.
(2)不打开盒子,也无任何辅助器材,如何证明你的上述看法.简要说明你的操作方法及结论:拧下其中的一个灯泡，闭合开关，若另一个灯泡亮，说明两灯是并联的;若另一个灯泡不亮，则说明两灯是串联的.

答案：
(1)不一定 如果是并联的，开关接在干路中也可以控制两灯
(2)拧下其中的一个灯泡，闭合开关，若另一个灯泡亮，说明两灯是并联的;若另一个灯泡不亮，则说明两灯是串联的

8. 如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用.若想让灯泡和电铃同时工作,需要闭合开关$S_{1}$;若同时闭合$S_{1}和S_{2}$,可以工作的用电器是电铃.

答案： $S_{1}$ 电铃

9. 如图所示的电路中,若要使两灯泡$L_{1}和L_{2}$串联,则应闭合开关$S_{2}$,断开开关$S_{1}$、$S_{3}$;若要使两灯泡$L_{1}和L_{2}$并联,则应闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$;而开关$S_{1}$、$S_{2}$、$S_{3}$绝不能同时闭合,否则会造成短路事故.

答案： $S_{2}$ $S_{1}$、$S_{3}$ $S_{1}$、$S_{3}$ $S_{2}$ $S_{1}$、$S_{2}$、$S_{3}$

10. 如图所示,闭合开关S后,产生的现象是 (B)
A.灯$L_{1}$、$L_{2}$都亮
B.灯$L_{1}$、$L_{2}$都不亮
C.灯$L_{1}$亮,灯$L_{2}$不亮
D.灯$L_{2}$亮,灯$L_{1}$不亮

答案： B

11. 在如图所示电路中,以下说法中正确的是 (D)
A.开关$S_{2}$控制整个电路
B.电动机与小灯泡工作时互相影响
C.开关$S_{1}$、$S_{2}$都闭合时,电动机与小灯泡是串联的
D.闭合$S_{1}$,断开$S_{2}$,小灯泡亮,电动机不工作

答案： D
