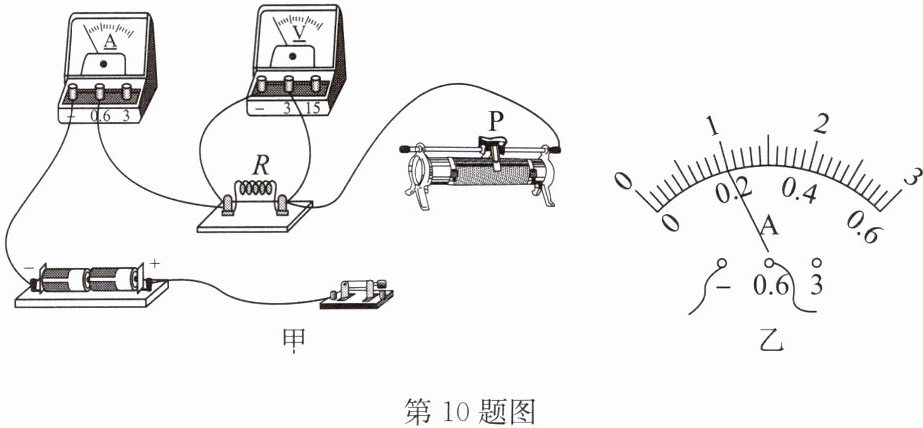

10. 在“探究电流与电压的关系”实验中,实验小组用电压表测得电源电压为2.8V,并连接了如图甲所示的部分电路.
(1) 观察图甲,请指出电路连接过程中的不妥之处:____.
(2) 改正后,请用笔画线代替导线,在图甲上完成剩余电路的连接(要求:滑动变阻器的滑片P向右移动时,其阻值增大).
(3) 闭合开关,小明发现电压表和电流表均无示数. 经检测,出现故障的元件为R或滑动变阻器中的一个,则故障原因是____.
(4) 排除故障后,开始测量并将实验数据记录在表中,当电压表的示数为2.0V时,电流表的示数如图乙所示,为____A.
| 电压U/V | 1.0 | 1.5 | 2.0 | 2.5 |
| 电流I/A | 0.10 | 0.15 | | 0.25 |
(5) 根据表中实验数据,得出的实验结论是:____.
(6) 若要继续完成“探究电流与电阻的关系”的实验,除了现有的实验器材之外,还需增加____.
(7) 实验结束后,断开开关,先拆除____两端的导线,再拆除其他导线,整理器材.

答案：

(1)连接电路时未断开开关

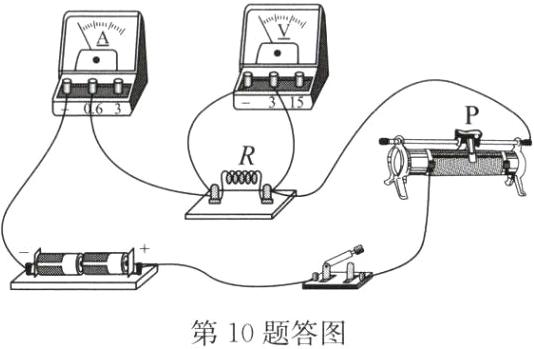

(2)如答图所示
(3)滑动变阻器断路
(4)0.20
(5)在电阻一定的情况下，通过导体的电流与导体两端的电压成正比
(6)多个阻值不同的定值电阻
(7)电源

11. 用如图所示电路研究电流跟电压的关系. 为了改变定值电阻R两端的电压,设计了三种方案.
甲:多节干电池串联接入MN;
乙:电池与滑动变阻器串联接入MN;
丙:电池先后与不同定值电阻R'串联接入MN.
可行的方案是 (D)
A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行

答案： D
