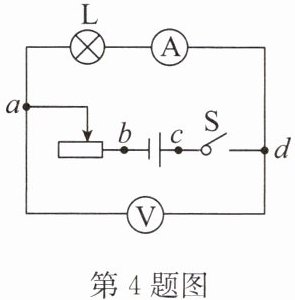

4. 在如图所示的电路中,闭合开关S,灯泡L不亮且电流表和电压表均无示数. 用电压表检测电路,当电压表分别接a、b两点和b、d两点时,电压表均无示数,接c、d两点时电压表有示数,则可判定 (C)

A.滑动变阻器短路
B.灯泡短路
C.开关断路
D.电流表断路

答案： C

5. 在如图所示的电路中,R₀是定值电阻,L是小灯泡,R是滑动变阻器,闭合开关S,发现无论怎样移动滑动变阻器的滑片,小灯泡都不发光. 现用一电压表检测这一现象产生的原因,当电压表接a、b两点时,电压表有示数但很小;接a、c两点时,电压表示数较大. 则产生上述现象的原因可能是 (D)
A.L短路
B.L断路
C.R断路
D.R₀的阻值很大

答案： D

6. 小明要测量定值电阻Rₓ的阻值,如图所示连接好电路并闭合开关后,发现两表示数突然都变为0,小明将一条完好导线的两端分别接到a、d接线柱上时,发现电流表有示数,电压表示数仍为0;将该导线两端分别接到c、f接线柱上时,发现电压表有示数,电流表示数仍为0,由此判断故障可能是 (A)
A.c、d间断路
B.a、b间断路
C.f、g间断路
D.e、f间断路

答案： A

7. 如图所示,电源电压保持不变,开关S闭合后,灯$L_1$和$L_2$都正常发光,一段时间后,一盏灯突然熄灭,而一个表示数不变,一个表示数变为0,则故障原因可能是 (A)
A.灯$L_1$断路
B.灯$L_1$短路
C.灯$L_2$短路
D.灯$L_2$断路

答案： A

8. 在如图所示的电路中$,R_1、$$R_2$是定值电阻,开关S闭合一段时间后,电流表示数突然减小. 用电压表检测电路,当电压表接a、b两点时,电压表有示数;接b、c两点时,电压表无示数. 则故障原因可能是 (D)
A.仅$R_1$断路
B.仅$R_2$断路
C.电流表断路
D.a、c间导线断路

答案： D
