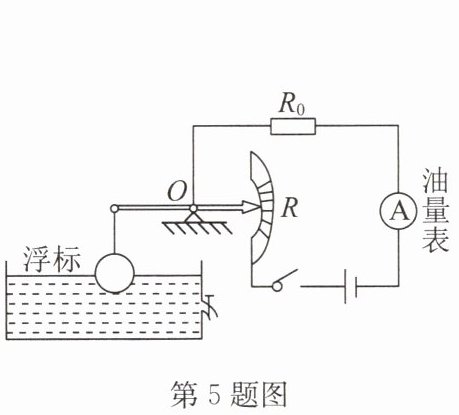

5. 如图所示是小明自制的一种测定油箱内油面高度的装置.油量表是由量程为0~0.6A的电流表改装而成的,滑动变阻器R的最大阻值为20Ω,从油量表指针所指的刻度就可以知道油箱内油面的高度.已知电源电压为12V,当油箱内油面高度最高时,R的金属滑片在最下端,油量表指针满偏;当油箱内没有油时,R全部接入电路,油量表的读数最小.则$R_{0}$的阻值是20Ω,油量表的最小读数是0.3A;当油箱内油面的高度降为最高油面一半时,滑片正好在R的中点,此时油量表的读数是0.4A,据此可得油量表的刻度不均匀(填“均匀”或“不均匀”).

答案： 20 0.3 0.4 不均匀

6. 如图所示,电源电压不变,$R_{1}$为定值电阻.闭合开关S,将滑动变阻器$R_{2}$的滑片P从a向b移动的过程中,电压表和电流表的示数变化情况如图乙所示,则电源电压为6V,$R_{1}$的阻值为10Ω.当滑动变阻器的滑片P在中点时,两电表的示数对应于乙图中的B(填“A”“B”“C”“D”或“E”).

答案： 6 10 B

7. 在如图所示的电路中,电源电压不变,闭合开关S后,当滑动变阻器的滑片P向右移动时,电流表、电压表的示数变化情况是(A)
A.电流表的示数变小,电压表的示数不变
B.电流表的示数变大,电压表的示数变小
C.电流表的示数变大,电压表的示数变大
D.电流表的示数不变,电压表的示数不变

答案： A

8. 如图所示,电源电压为12V且保持不变,电阻$R_{1}= 20Ω$,滑动变阻器$R_{2}$的最大阻值为30Ω,则当滑片P在滑动变阻器上滑动时,电流表、电压表示数的变化范围分别是(A)
A.0.24~0.6A 0~7.2V
B.0.24~0.6A 4~12V
C.0.6~1A 0~12V
D.0~0.6A 4~7.2V

答案： A
