7. 在如图所示电路中,$R_{1}= 20Ω$,$R_{2}= 30Ω$,闭合开关后,电流表的示数为0.3A.则:
(1)电源电压是多少?
(2)通过$R_{2}$的电流是多少?
(3)电路的总电阻是多少?

答案： 解:
(1)电源电压$U = U_2 = U_1 = I_1R_1 = 0.3A×20Ω = 6V$。
(2)通过$R_2$的电流$I_2 = \frac{U_2}{R_2} = \frac{6V}{30Ω} = 0.2A$。
(3)干路电流$I = I_1 + I_2 = 0.3A + 0.2A = 0.5A$，
电路的总电阻$R = \frac{U}{I} = \frac{6V}{0.5A} = 12Ω$。

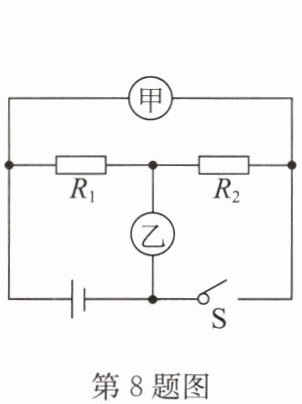

8. 如图所示的电路中,电源电压保持不变.当开关S断开,甲、乙两电表为电流表时,两电表的示数之比$I_{甲}:I_{乙}$为3:5,则$R_{1}:R_{2}= $3:2;当开关S闭合,甲、乙两电表为电压表时,两电表示数之比$U_{甲}:U_{乙}= $5:2.

答案： 3:2 5:2

9. 将小灯泡L和定值电阻R接在如图甲所示的电路中,两者的I-U关系图像如图乙所示,其中曲线B(填“A”或“B”)表示电阻R的I-U关系图像;若电源电压为4V,则电流表的示数为0.4A;若电流表的示数为0.25A,则电源电压为2V.

答案： B 0.4 2

10. 如图所示,$R_{1}= 2Ω$.某同学在实验中记录了三个电表的示数,但没有记录单位,记下的一组数据是1、2和3,也弄不清楚这些数字是哪个电表的示数,单位是V还是A,请根据电路图和记录的数据,确定实验中所用的电源电压和电阻$R_{2}$的阻值分别是 (B)
A.1V 2Ω
B.2V 1Ω
C.2V 2Ω
D.3V 1Ω

答案： B

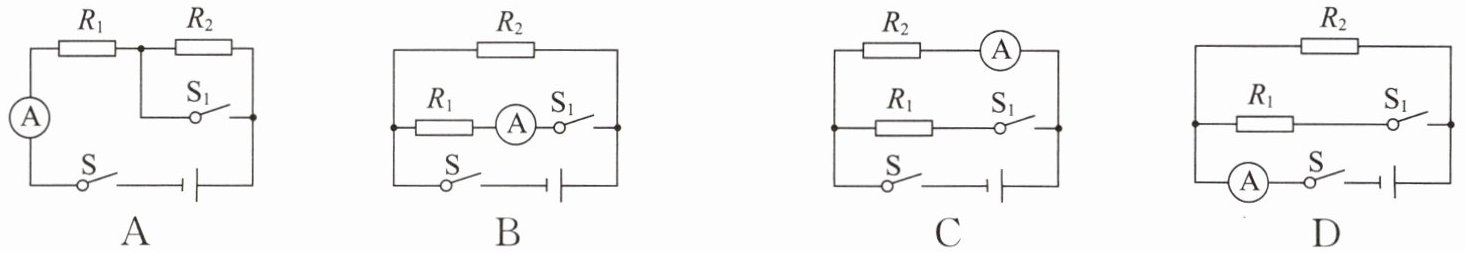

11. 下列各电路中,电源电压不变.先闭合开关S,再闭合开关$S_{1}$,电流表示数不变的是 (C)

答案： C
