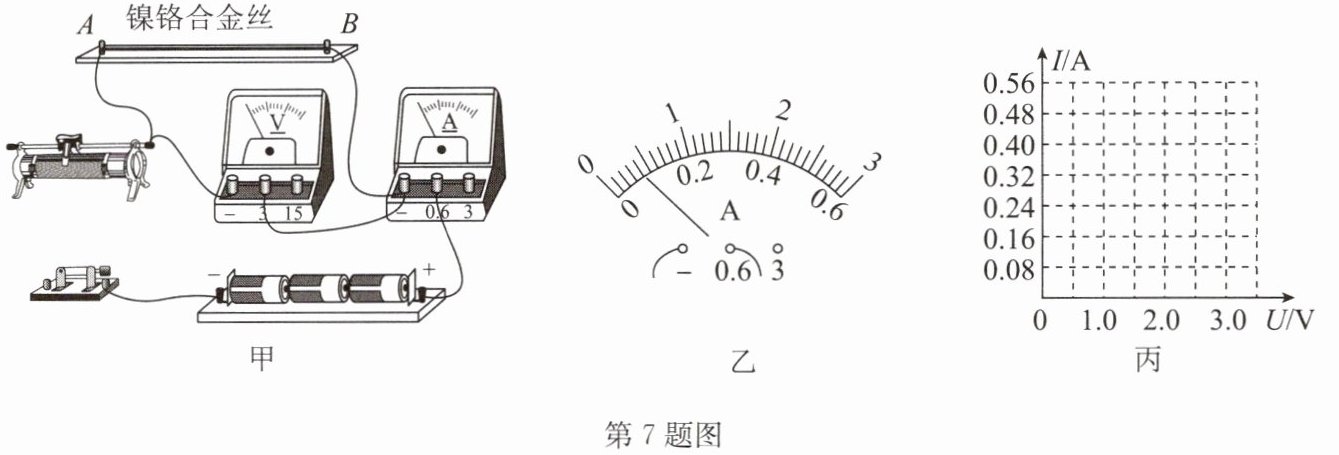

7. 如图甲所示,小明测量接线柱A、B间镍铬合金丝的电阻.
(1)如图甲所示,请指出小明在连接电路前,操作中的一处不妥之处:______.
(2)用笔画线代替导线将电路补充完整,使滑动变阻器滑片向右移动时连入电路的电阻增大.
(3)实验时,将滑动变阻器的滑片从阻值最大处移到最小处的过程中,发现电流表的示数逐渐变大但不超过量程,电压表始终无示数.经检查是电压表出现了故障,故障应是电压表发生了______.
(4)排除故障后,第一次实验中电压表的示数为0.5V,电流表的示数如图乙所示,该示数为______A,此时合金丝的电阻为______Ω.
(5)继续实验,根据测量需要及时调换电表量程,测得数据如表所示.请在图丙中画出该镍铬合金丝的电流随电压的变化关系图像.
|实验序号|1|2|3|4|5|6|7|
|电压U/V|0.5|1.0|1.5|2.0|2.5|3.0|3.5|
|电流I/A| |0.16|0.24|0.31|0.37|0.42|0.45|
(6)请推测若在该合金丝两端加4V的电压,电流表的示数最可能为______(填“0.45A”“0.47A”或“0.52A”).

答案：

(1)连接电路前，开关闭合

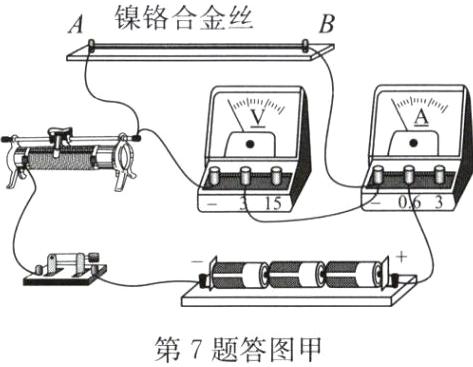

(2)如答图甲所示
　　　　
(3)断路　
(4)0.08　6.25

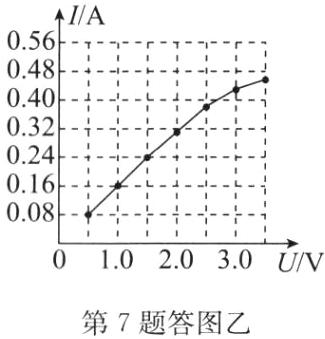

(5)如答图乙所示
　　　　　　　
(6)0.47A

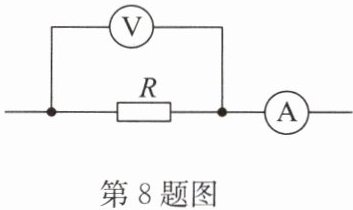

8. 用电流表和电压表测量电阻R阻值的部分电路如图所示,关于测得的电阻值大小和误差原因分析正确的是 (A)

A.R偏小,因为电流表测量值比通过电阻R的实际电流大一点
B.R偏大,因为电流表测量值比通过电阻R的实际电流小一点
C.R偏大,因为电压表测量值比电阻R两端的实际电压大一点
D.R偏小,因为电压表测量值比电阻R两端的实际电压小一点

答案： A【点拨】电压表中也有一定的电流通过，根据并联电路电流的规律，电流表示数大于通过电阻R的实际电流，根据$R=\frac{U}{I}$，可知R偏小
