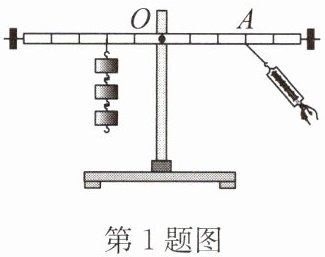

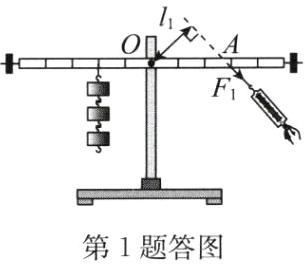

1. 如图所示,杠杆处于水平平衡,支点为O,请画出A点处所受拉力$F_{1}及其力臂l_{1}$.

答案：

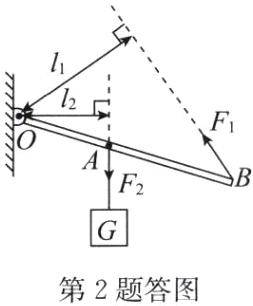

2. (2024·建湖期末)在如图所示的杠杆示意图中画出动力$F_{1}的力臂l_{1}和阻力F_{2}的力臂l_{2}$.

答案：

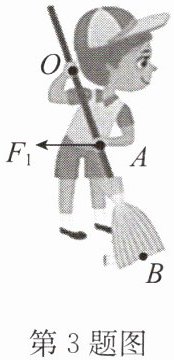

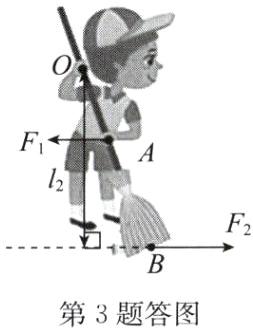

3. (2024·亭湖区月考)如图是小张用笤帚在水平地面扫地,以O为支点,作用在A点的动力为$F_{1}$.请在图中画出作用在笤帚上B点摩擦力的示意图及其力臂$l_{2}$.

答案：

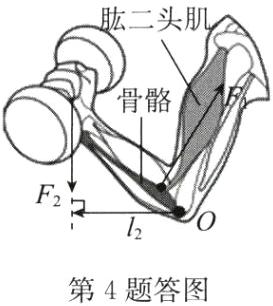

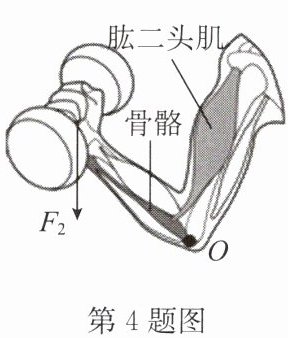

4. 如图,举着哑铃的前臂骨骼可看成杠杆,画出动力$F_{1}的示意图及阻力F_{2}的力臂l_{2}$.

答案：

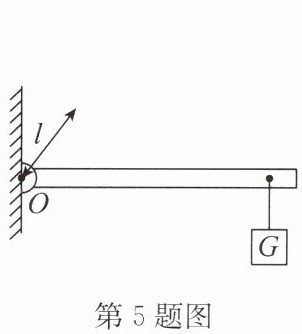

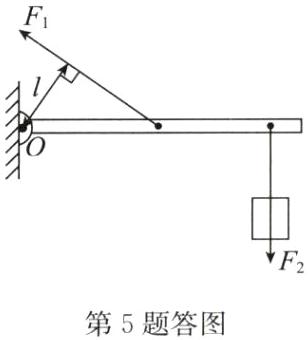

5. 作出图中以l为力臂的动力$F_{1}及杠杆所受阻力F_{2}$(不计杠杆自重和摩擦).

答案：

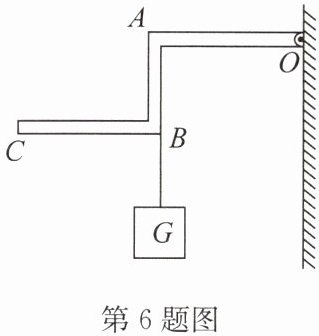

6. 轻质杠杆OABC能够绕O点转动,在B点用细线悬挂重物G,为了使杠杆在如图所示的位置平衡,请在杠杆上作出所施加最小动力$F_{1}$的示意图及其力臂l.

答案：

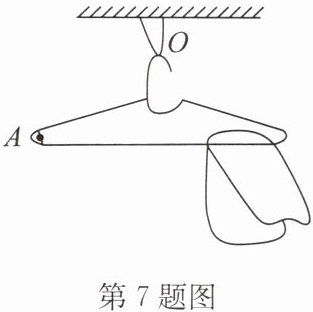

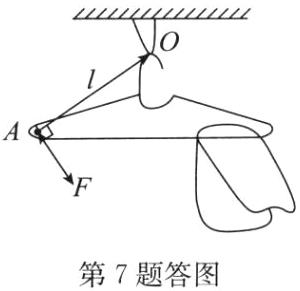

7. (2025·盐都区一模)如图所示,轻质衣架搭着一条毛巾,要使其水平平衡,请在A点画出应施加的最小力F与力臂l.

答案：
