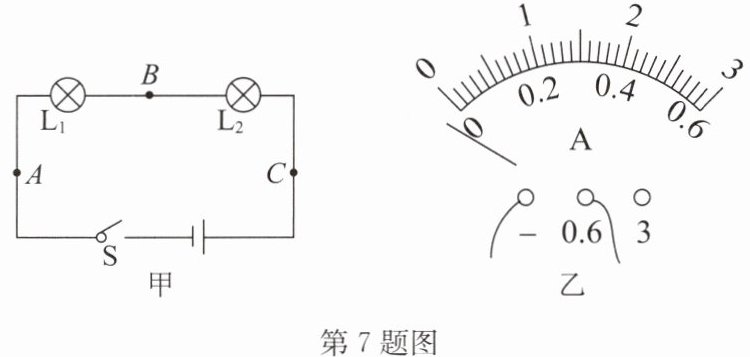

7. 如图甲所示是“探究串联电路电流特点”的实验电路图.
(1)实验中,选择两个小灯泡的规格应该不相同(填“相同”或“不相同”).
(2)连接电路时开关应该断开(填“断开”或“闭合”),电流表应先用较大(填“较大”或“较小”)量程试触.若在连接电路之前,看到如图乙所示的情景,则发生此现象的原因是没有调零.
(3)实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,造成其中一个小灯泡不发光的原因可能是C.
A. 通过小灯泡的电流太小
B. 小灯泡的灯丝断了
C. 灯丝短路
D. 小灯泡靠近负极
(4)如表是某组同学做实验时得到的数据.分析数据,可得出串联电路电流的规律是:串联电路中的电流处处相等.
|电流表的位置|A|B|C|
|第1次实验时的电流I/A|0.3|0.3|0.3|
|第2次实验时的电流I/A|0.2|0.2|0.2|
|第3次实验时的电流I/A|0.4|0.4|0.4|
(5)有一串小彩灯由20个小彩灯串联而成,若知道通过第一个小彩灯的电流是0.2A,则通过第10个小彩灯的电流是0.2A.

答案：
(1)不相同
(2)断开 较大 没有调零
(3)C
(4)处处相等
(5)0.2

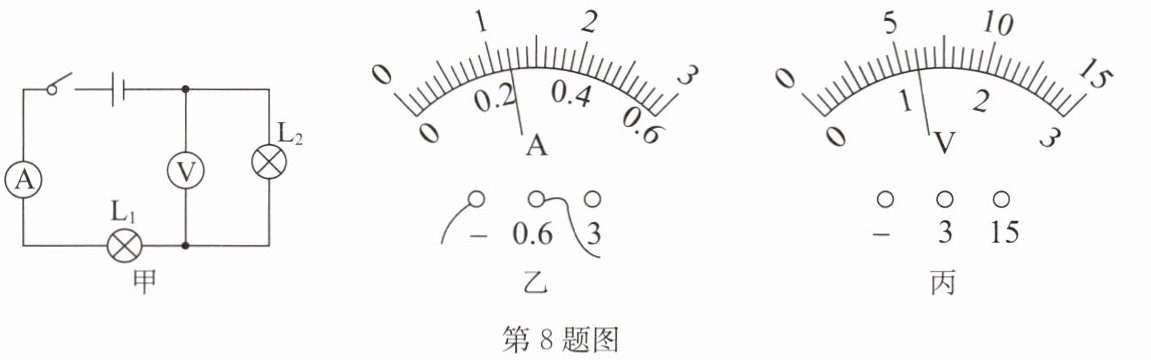

8. 如图甲所示的电路中,电源由三节新干电池(每节均按1.5V计)串联组成.闭合开关后,两只灯泡均发光,电流表的示数如图乙所示,电压表V指针的位置如图丙所示.则:
(1)流过灯$L_{1}$的电流是0.24A;(2)灯$L_{1}和L_{2}$两端的电压分别是3.3V、1.2V.

答案：
(1)0.24
(2)3.3 1.2

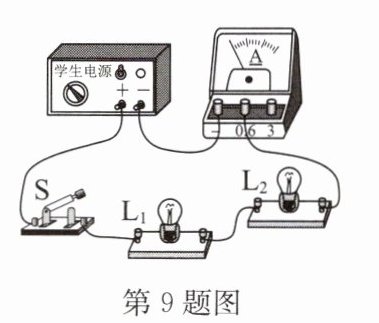

9. 如图所示,标有“2.5V 0.3A”字样的灯泡$L_{1}$和标有“6V 0.15A”字样的灯泡$L_{2}$连接成串联电路,电源电压可调节.闭合开关S,使电源电压从0V逐渐增加,先正常发光的灯泡是$L_{2}$,此时通过另一只灯泡的电流是0.15A.

答案： $L_{2}$ 0.15

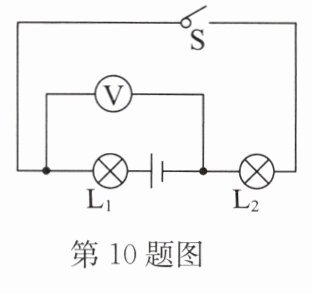

10. 如图所示,电源电压是6V且保持不变,开关S闭合后,电压表测灯$L_{2}$(填“$L_{1}$”或“$L_{2}$”)两端的电压,若电压表的示数为2V,则灯$L_{1}$两端的电压为4V.当开关S断开时,电压表的示数为6V.

答案： 1. 首先分析电压表测量对象：
当开关$S$闭合时，根据电压表与被测用电器并联的原则，电压表与$L_{2}$并联，所以电压表测$L_{2}$两端的电压。
2. 然后根据串联电路电压特点求$L_{1}$两端电压：
已知电源电压$U = 6V$，$U_{2}=2V$，因为$L_{1}$与$L_{2}$串联，根据串联电路电压特点$U = U_{1}+U_{2}$（$U$为电源电压，$U_{1}$为$L_{1}$两端电压，$U_{2}$为$L_{2}$两端电压），则$U_{1}=U - U_{2}$。
把$U = 6V$，$U_{2}=2V$代入$U_{1}=U - U_{2}$，可得$U_{1}=6V - 2V=4V$。
3. 最后分析开关$S$断开时电压表的示数：
当开关$S$断开时，电压表的正负接线柱与电源两极相连，所以电压表的示数等于电源电压，即$6V$。
故答案依次为：$L_{2}$；$4$；$6$。
