9. 如图所示的电路中,闭合开关后电铃能响的是(C)

答案： C

10. 小彬连接了如图所示的电路,下列有关此电路的说法正确的是(B)
A.当$S_{1}$断开、$S_{2}$闭合时,电路是断路
B.当$S_{1}$闭合、$S_{2}$断开时,小灯泡发光
C.当$S_{1}和S_{2}$都闭合时,小灯泡将被烧坏
D.当$S_{1}和S_{2}$都断开时,电路中仍有电流通过

答案： B

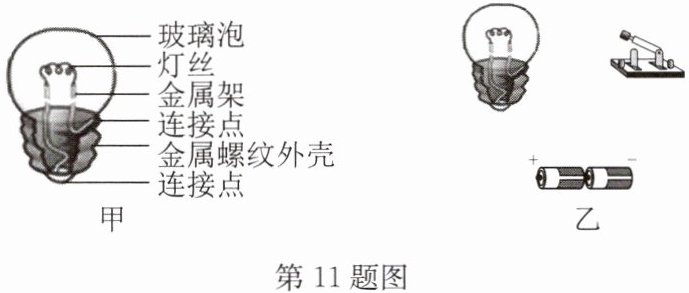

11. 图甲为小灯泡的结构图,请在图乙中连接好实物图,要求闭合开关后小灯泡能发光。

答案：

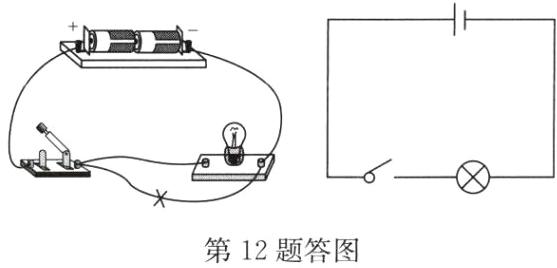

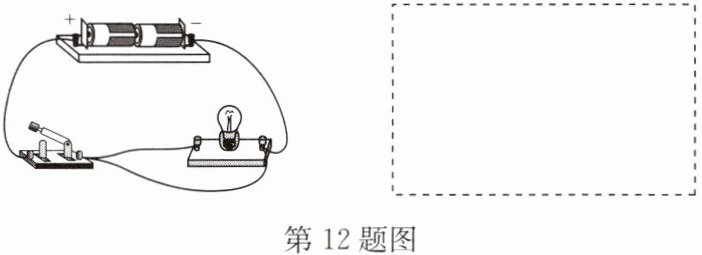

12. 如图所示实物电路中,有一根导线接错而使小灯泡被短路,请把这根导线找出来,在上面打一个“×”,并在虚线框中画出正确的电路图。

答案：

13. 如图所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根导线的两端,可以用图示的测通器来测试。连接$A和C$,将测通器的$m连接在D$上,当$n连接F$时小灯泡发光,连接$E$时小灯泡不发光。由此可以确定为同一导线的两端的是(A)
A.$B$、$E$
B.$C$、$E$
C.$C$、$F$
D.$A$、$F$

答案： A 【点拨】因为连接 A 和 C，将测通器的 m 连接在 D 上，当 n 连接 F 时小灯泡发光，说明 DACF 连通，B、E 为同一根导线的两端，故 A 正确。
