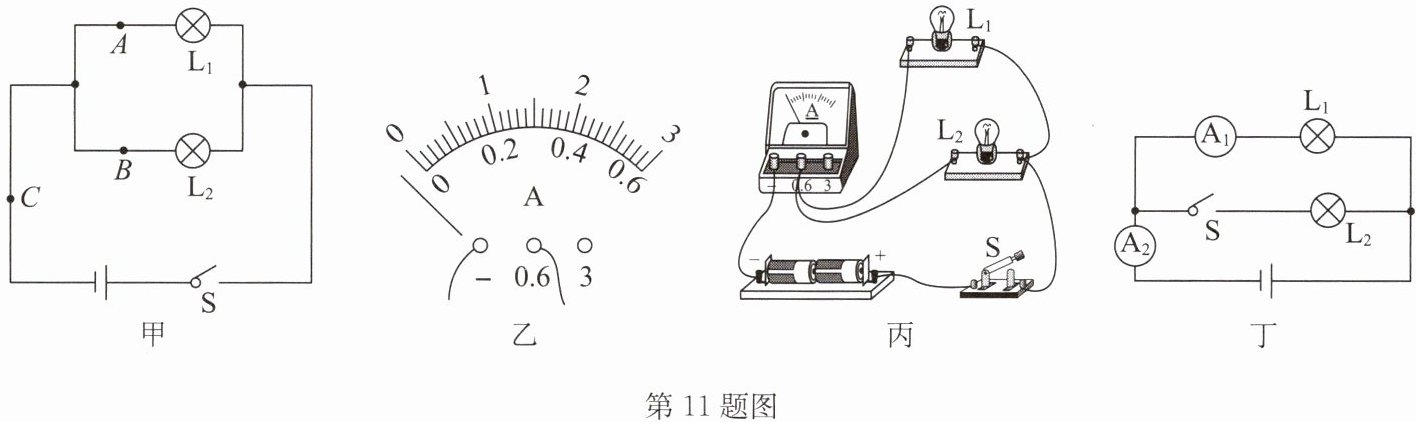

11. 实验室,同学们在探究“并联电路中电流的特点”.
(1)第1组的同学按图甲连接好电路后,闭合开关发现两盏灯都亮,由于导线较凌乱,不能判断两盏灯是串联还是并联,以下操作及现象能判断出电路连接方式的是____.
A. 拧下一个灯泡,另一个也不亮
B. 拆掉一根导线,两灯都不亮
C. 断开开关,两灯都不亮
D. 观察发现两灯的亮度不同
(2)某同学在测量电流时,发现电流表的指针如图乙所示,原因是____.
(3)图丙是他们对照图甲连接的实物电路图,此时电流表测的是____(填“A”“B”或“C”)处的电流.小明说只需要改动一根导线就可以测量通过$L_{2}$的电流,请在改动的导线上画“×”,并用笔画线代替导线完成正确的电路.
(4)实验结束后,第2组的同学又利用实验器材连接了如图丁所示的电路,当开关S由断开到闭合时,电流表$A_{1}$的示数____,电流表$A_{2}$的示数____.(均填“变大”“变小”或“不变”)

答案：

(1)A
(2)电流表的正负接线柱接反了

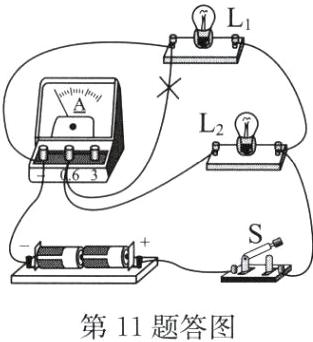

(3)C 如答图所示
(4)不变 变大

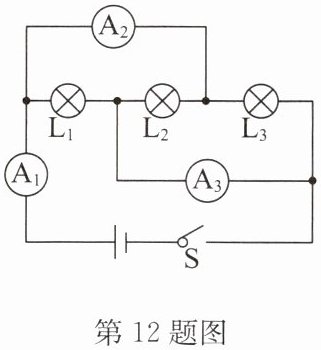

12. 如图所示,当开关S闭合时,电流表$A_{1}$的示数是4A,电流表$A_{2}$的示数是1.5A,电流表$A_{3}$的示数是3.5A,则通过灯$L_{1}$的电流是2.5A,通过灯$L_{2}$的电流是1A.

答案： 2.5 1
