《2025年启东中学作业本九年级物理上册苏科版苏北专版》

6. 在如图所示的电路中,电源电压保持不变,闭合开关$S_{1}$、$S_{2}$,两灯都发光,当把开关$S_{2}$断开时,灯泡$L_{2}$的亮度及电流表示数变化的情况正确的是(D)
A.$L_{2}$变亮
B.$L_{2}$变暗
C.电流表的示数不变
D.电流表的示数变小

答案： D

7. 家中一盏灯的工作电流是0.3A,电热水壶的工作电流是3A,电冰箱的工作电流是1A,它们同时工作时,干路的电流是4.3A,为家中这些用电器供电的电压是220V.

答案： 4.3 220

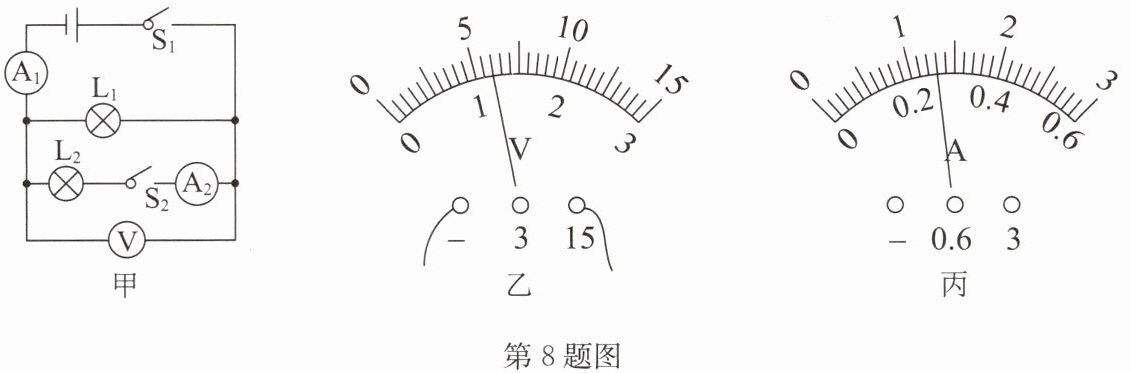

8. 如图甲所示,仅闭合开关$S_{1}$,电压表的示数如图乙所示;再闭合开关$S_{2}$,两只电流表的指针位置均如图丙所示.
(1)闭合开关$S_{1}$、$S_{2}$,两灯并联,电源电压为6V,通过$L_{1}$的电流为1.04A;再断开开关$S_{2}$,电压表的示数不变(填“变大”“变小”或“不变”).
(2)若将电路中电流表$A_{1}$与电压表对换,开关都闭合时,③(填“①”“②”或“③”).
①电流表$A_{2}$有示数
②只有灯泡$L_{2}$亮
③电压表有示数

答案：
(1)并 6 1.04 不变
(2)③

9. 小科在做“用电流表探究并联电路电流的特点”实验时,连接了如图所示的电路.闭合开关,由于电流表被短路致使电流表无示数,但两个灯泡会发光;当拆除导线b时,就可以修复电路,并使电流表测其中一条支路的电流.

答案： 电流表被短路 b

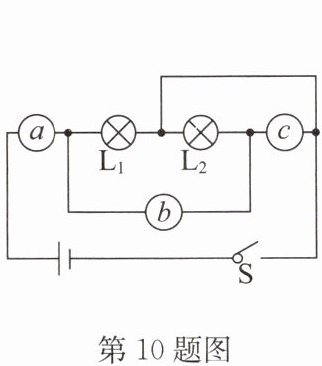

10. 如图所示,闭合开关S后,$L_{1}和L_{2}$两个灯泡并联,a、b、c三个电表(可能是电流表或电压表)的示数依次为1.5、1.0、2.0(单位为V或A),则灯泡$L_{1}$两端的电压为2.0V,通过灯泡$L_{1}$的电流为0.5A.

答案： 2.0 0.5
