《2025年启东中学作业本九年级物理上册苏科版苏北专版》

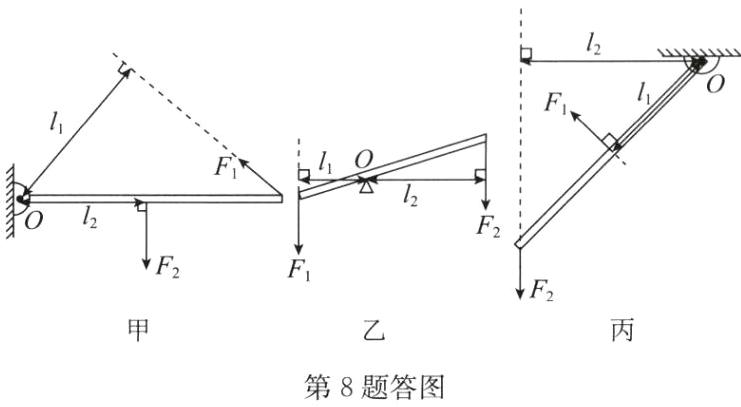

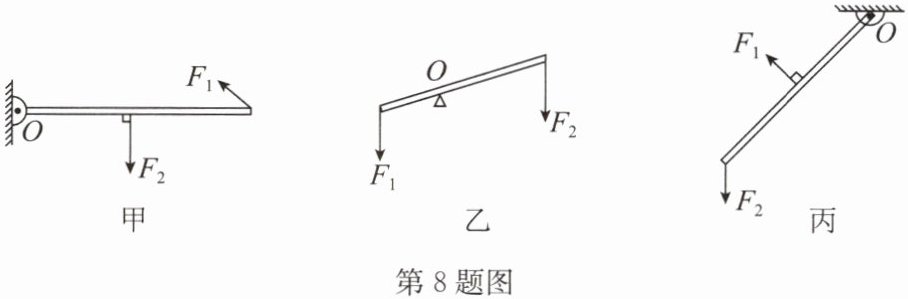

8. 根据各杠杆所受动力$F_{1}和阻力F_{2}$,请作出动力臂$l_{1}与阻力臂l_{2}$.

答案：

9. 如图所示的手推车,当前轮遇到障碍物时,应该压车把,支点是点C,当后轮遇到障碍物时,应该抬车把,支点是点B.

答案： 压 C 抬 B

10. (2024·滨海县期中)如图所示,当用力按住C点打开燕尾夹时,可把B点看作支点,动力的作用点为C点,阻力的作用点为A点.

答案： B C A

11. 如图所示,用力打开夹子的过程中,标注的夹子支点、动力、阻力正确的是 (A)

答案： A

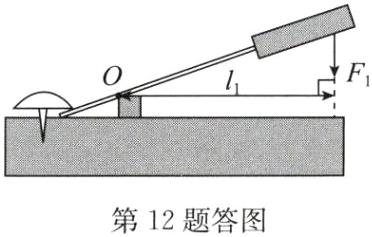

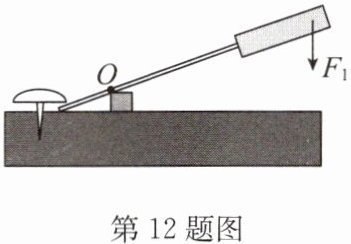

12. (2024·盐城)如图所示,画出用起子撬图钉的动力$F_{1}的力臂l_{1}$.

答案：

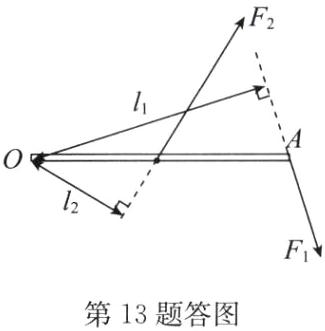

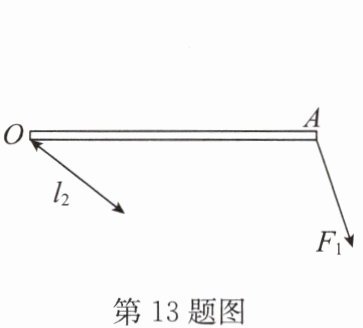

13. 如图所示,O为杠杆的支点,请画出轻质杠杆在水平位置平衡时,受到的阻力$F_{2}和动力臂l_{1}$.

答案：

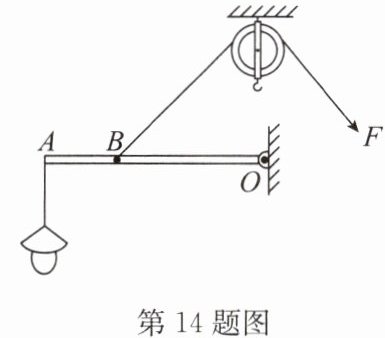

14. (2024·盐都区月考)某剧组为拍摄需要,设计了如图所示的装置来改变照明灯的高度.轻质杠杆ABO可绕O点转动.在图中画出杠杆所受拉力的力臂$l_{1}以及杠杆所受阻力F_{2}$的示意图.

答案：
