1. 用如图所示的电路图测定电压为2.5V的小灯泡正常发光时的电阻,连接好电路后,闭合开关S.
(1)若电流表的指针不动,检查电路时发现用手按住电流表的负接线柱,电流表的指针摆动,出现这种现象的原因是电流表的负接线柱接触不良.
(2)若小灯泡不亮,电压表和电流表的示数都很小,造成这种现象的原因可能是滑动变阻器连入电路中的电阻太大.
(3)若无论怎样移动滑动变阻器的滑片,小灯泡均很亮,且亮度不变,造成这一现象的原因可能是将滑动变阻器的上面两个接线柱同时接入了电路.
(4)若“试触”时,电流表的指针偏转很小,移动滑动变阻器的滑片时,指针偏转仍然较小,产生该现象的原因可能是电流表量程选大了.
(5)若开关闭合前,检查电路时发现电流表的指针偏转到零刻度线左边,出现这种现象的原因是电流表未调零.

答案： 1.
(1)电流表的负接线柱接触不良
(2)滑动变阻器连入电路中的电阻太大
(3)将滑动变阻器的上面两个接线柱同时接入了电路
(4)电流表量程选大了
(5)电流表未调零

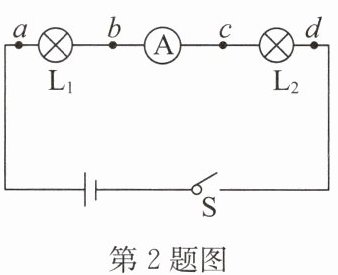

2. 如图所示,电源电压恒定不变,闭合开关S后,发现两个灯泡都不亮,电流表无示数,小明用一根导线检查电路故障,记录数据及相关现象如表所示,则电路中可能存在的故障是 (A)
|导线并联位置|a、b|b、c|c、d|
|电流表示数/A|0|0|0|
|$L_1$发光情况|不亮|亮|不亮|
|$L_2$发光情况|不亮|亮|不亮|

A.电流表断路
B.电流表短路
C.灯泡$L_1$断路
D.灯泡$L_2$断路

答案： A

3. 在如图所示的电路中,电源电压恒定. 闭合开关S,电路正常工作一段时间后,灯泡L突然熄灭,电路中只有两个电表有示数. 电阻R或灯泡L仅有一个出现了故障,其他元件均完好. 有下列说法:①可能是灯泡L断路;②可能是灯泡L短路;③可能是电阻R断路;④可能是电阻R短路. 其中正确的是 (A)
A.①②
B.③④
C.②④
D.①③

答案： A
