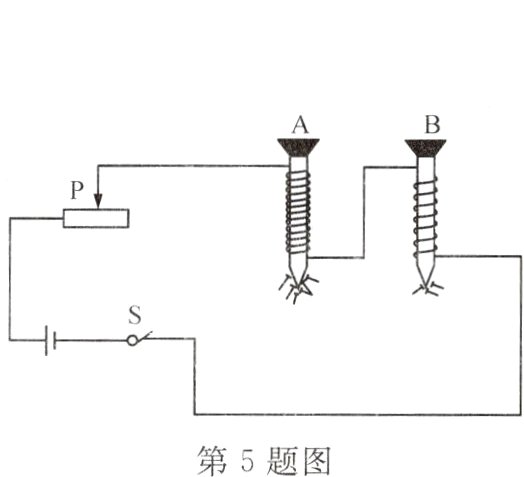

5. 在“探究影响电磁铁磁性强弱的因素”时，小科设计了如图所示的电路。下列相关说法不正确的是( )。

A. 电磁铁A、B上方都是N极
B. 通过图中现象能探究电磁铁磁性强弱与线圈匝数有关
C. 电磁铁A的磁性强于电磁铁B的磁性
D. 向右移动滑片P，电磁铁A、B磁性都减弱

答案： A

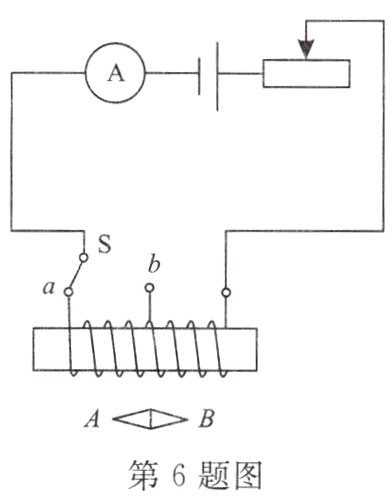

6. 如图所示的电路中，开关S拨到a时，小磁针静止时A端为____(选填“N”或“S”)极；保持滑动变阻器的滑片不动，开关S由a拨到b，电磁铁的磁性____(选填“增强”“减弱”或“不变”)。

答案： S　减弱

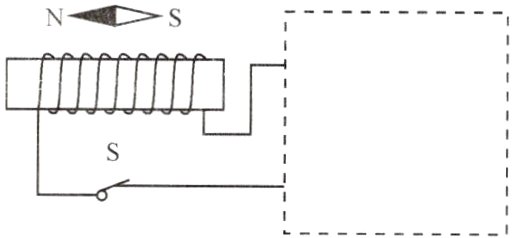

7. 将下图中的电磁铁连入你设计的电路中(在方框内完成)。要求：(1)电路能改变电磁铁磁性的强弱；(2)使小磁针静止时如图所示。

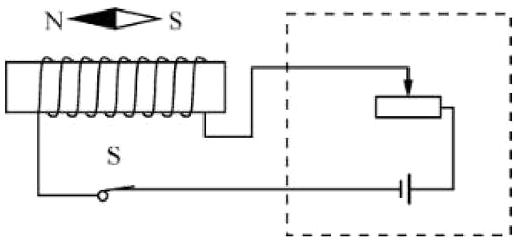

答案：
如图
