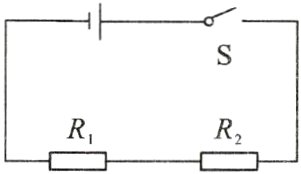

4. 两定值电阻$R_{1}=10\ \Omega$，$R_{2}=5\ \Omega$，现将$R_{1}$、$R_{2}$接入如图所示的电路中，电源电压为$3\ \text{V}$，当开关$\text{S}$闭合时，下列分析正确的是( )。
A. 通过$R_{1}$、$R_{2}$电流之比为$1:2$
B. $R_{1}$、$R_{2}$两端的电压之比为$2:1$
C. $R_{1}$、$R_{2}$消耗的电功率之比为$1:2$
D. 电路消耗总的电功率等于$2.7\ \text{W}$
　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： B

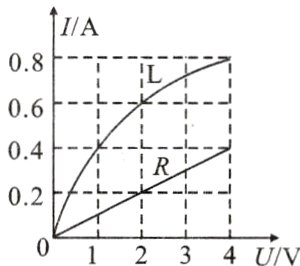

5. 测量小灯泡$\text{L}$和定值电阻$R$后得到的$I - U$关系如图所示。
(1)若把小灯泡$\text{L}$与定值电阻$R$并联在$2\ \text{V}$的电压下，小灯泡$\text{L}$与定值电阻$R$对应的电流之比为__________，对应的电压之比为__________，对应的电功率之比为__________。
(2)若把它们串联在$5\ \text{V}$的电压下，小灯泡$\text{L}$与定值电阻$R$对应的电流之比为__________，对应的电压之比为__________，电功率之比为__________。
　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案：
(1) 3 : 1 1 : 1 3 : 1
(2) 1 : 1 1 : 4 1 : 4

6. 电炉内有两根相同的电阻丝，第一次将它们并联接入电路，第二次将它们串联接入同一电路，经过相同时间，则两次电炉产生的热量之比为__________。

答案： 4 : 1

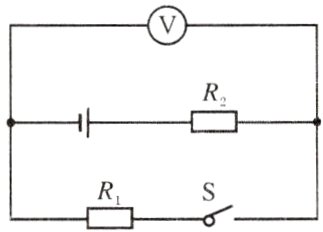

7. 在探究“串联电路电压规律”的实验中，小林同学连接了如图所示的电路。当开关$\text{S}$断开时，发现电压表示数为$6\ \text{V}$，闭合开关$\text{S}$后，发现电压表示数变为$2\ \text{V}$，则开关$\text{S}$闭合后，下列说法正确的是( )。
A. $R_{1}$的电阻与$R_{2}$的电阻之比为$2:1$
B. 通过$R_{1}$的电流与通过$R_{2}$的电流之比为$2:1$
C. $R_{1}$两端的电压与$R_{2}$两端的电压之比为$3:1$
D. 电源两端的电压与$R_{2}$两端的电压之比为$3:2$
　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： D

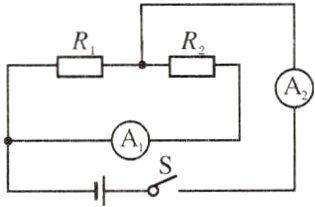

8. 在如图所示的电路中，闭合开关$\text{S}$后，电流表$\text{A}_{1}$的示数为$0.2\ \text{A}$，电流表$\text{A}_{2}$的示数为$0.8\ \text{A}$，此时，电阻$R_{1}$和$R_{2}$消耗的电功率之比是( )。
A. $1:3$
B. $3:1$
C. $1:4$
D. $4:1$
　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： B
