《2025年课堂作业武汉出版社九年级物理下册人教版》

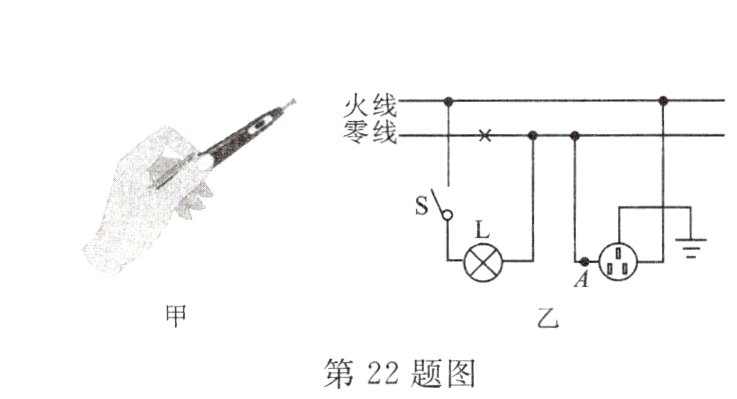

22. 小昊用试电笔检查家庭电路如图所示，电路中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的A点，试电笔氖管________(选填“会”或“不会”)发光。在使用冰箱时，他感到“麻手”，产生这种现象的原因除了冰箱内部火线绝缘皮破损外，另一个原因是其金属外壳没有接________(选填“火”或“地”)线，如果此时正确使用试电笔测试金属外壳，试电笔氖管________(选填“会”或“不会”)发光。

答案： 会　地　会

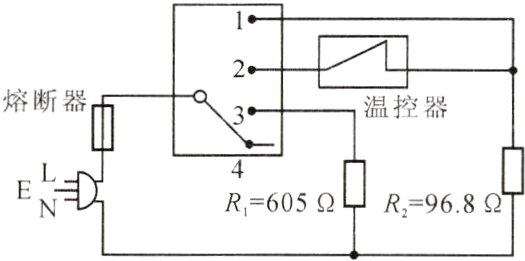

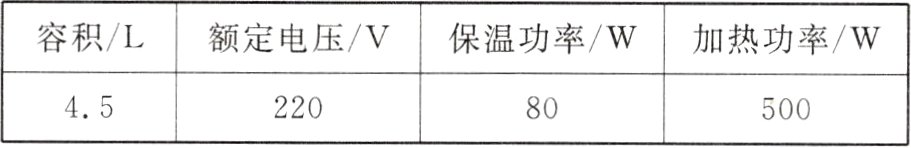

23. 一种煲汤用的电热锅工作原理如图所示，其中温控器的作用是当水沸腾后能自动断电一段时间。电热锅的部分参数如表所示。
(1)三脚插头上标着E的导线和____________________相连，插座上相应的导线和______相连。
(2)调节切换开关可以使电热锅处于“关闭、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“____”时为保温挡。小瑾发现，当电热锅处于保温挡正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是______________________________。
(3)该电热锅处于高温挡正常工作时，使4.5L的水温度升高54℃需要42min，那么电热锅的效率为多少？[c水=4.2×10³J/(kg·℃)]

答案：
(1)电热锅的金属外壳　大地
(2)3　保温功率小于(或等于)散热功率
(3)$V = 4.5\ L = 4.5×10^{-3}\ m^{3}$，
$m = \rho V = 1.0×10^{3}\ kg/m^{3}×4.5×10^{-3}\ m^{3} = 4.5\ kg$，
水吸收的热量 $Q = c_{水}m\Delta t = 4.2×10^{3}\ J/(kg\cdot^{\circ}C)×4.5\ kg×54\ ^{\circ}C = 1.0206×10^{6}\ J$，加热功率 $P = 500\ W$，工作 $42\ min$ 消耗电能 $W = Pt = 500\ W×42×60\ s = 1.26×10^{6}\ J$，
$\eta = \frac{Q}{W}×100\% = \frac{1.0206×10^{6}\ J}{1.26×10^{6}\ J}×100\% = 81\%$。
