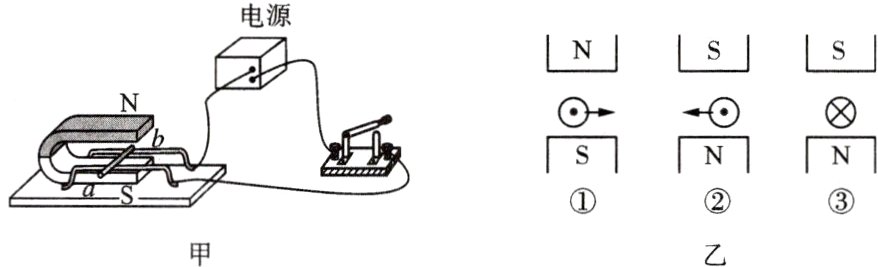

11. 图甲是探究通电导线在磁场中受力作用的实验装置。闭合开关，观察到导线ab向右运动，记录现象如图乙①所示(图乙①②③是该实验装置的剖面图，其中⊙表示电流垂直向外流出，⊗表示电流垂直向里流进)。接着把磁体的N、S极对调，记录的现象如图乙②所示。

(1) 比较图乙①②可知，通电导线在磁场中的受力方向与__________方向有关。
(2) 在图乙③中画出磁感线方向。
(3) 在图乙③中画出导线受到的磁场力F的示意图。

答案：

(1)磁场
(2)如图
(3)如图

③
