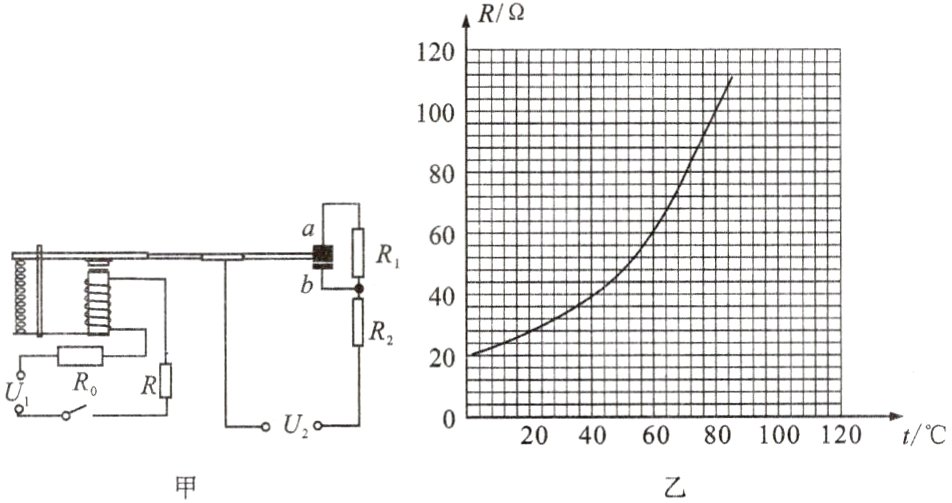

17. 为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路如图甲所示。控制电路中，电压U₁ = 3 V，定值电阻R₀ = 50 Ω，热敏电阻R阻值随温度变化的图象如图乙所示；工作电路中，电压U₂ = 220 V，R₁ = 836 Ω，R₂ = 44 Ω。已知恒温调奶器容量为2 L，水温达到80 ℃时衔铁会跳起。[水的比热容为4.2×10³ J/（kg·℃）]
（1）当温度较低时，电阻R的阻值较_______，控制电路中的电流较大，动触点与静触点_______接触，为_______电路。
（2）求衔铁刚跳起时，通过电磁铁线圈的电流。
（3）求工作电路在保温状态下的电功率。
（4）当恒温调奶器加满温度为25 ℃的水，加热元件工作500 s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。

答案：
(1)小　b　加热　
(2)0.02A
(3)55W　
(4)4.62×10⁵J　84%
