《2025年课堂作业武汉出版社九年级物理下册人教版》

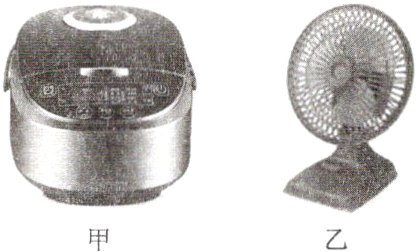

9. 在“估测用电器实际功率”的综合实践活动中，小予先断开家中所有用电器，只让图甲所示的电饭煲工作3 min，测得电能表指示灯闪烁了120次；然后只让图乙所示的电风扇工作3 min，则电能表指示灯闪烁的次数可能是( )。

A. 10次
B. 30次
C. 60次
D. 120次

答案： A

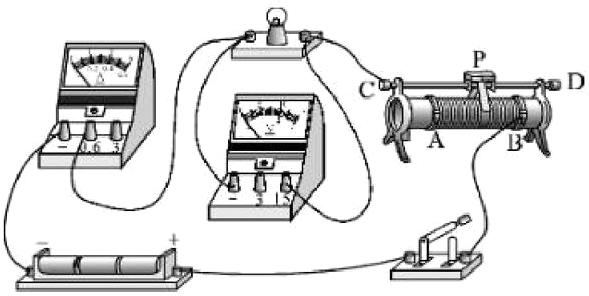

10. 如图甲，在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为3 V。

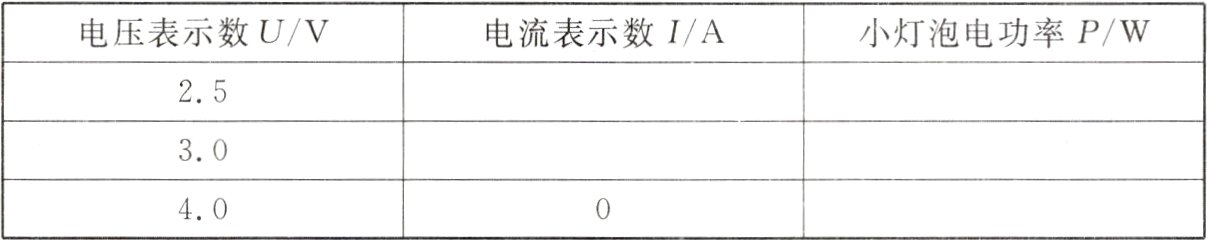

|电压表示数U/V|电流表示数I/A|小灯泡电功率P/W|
|2.5|
|3.0|
|4.0|0|
(1)连接电路时，开关应________。
(2)请你用笔画线代替导线将图甲中的电路连接完整。
(3)闭合开关前，应先将滑动变阻器的滑片移到________(选填“A”或“B”)接线柱。闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是______________________。
(4)排除故障后，小明同学移动滑片P，记下10组对应的电压表和电流表的示数，并把这10组数据以10个点的形式记录在如图乙所示的坐标中，根据图中的信息，完成上表中的数据，并可知小灯泡的额定功率是________W，正常工作时电阻是________Ω。若将两只这样的灯泡串联后接在3.0 V的电源两端，每只灯泡消耗的功率是________W。
(5)由实验数据可知，电源电压为________V。

答案：

(1)断开
(2)如图
　
(3)A　小灯泡短路
(4)0.75　12　0.3　(表略)　　
(5)4

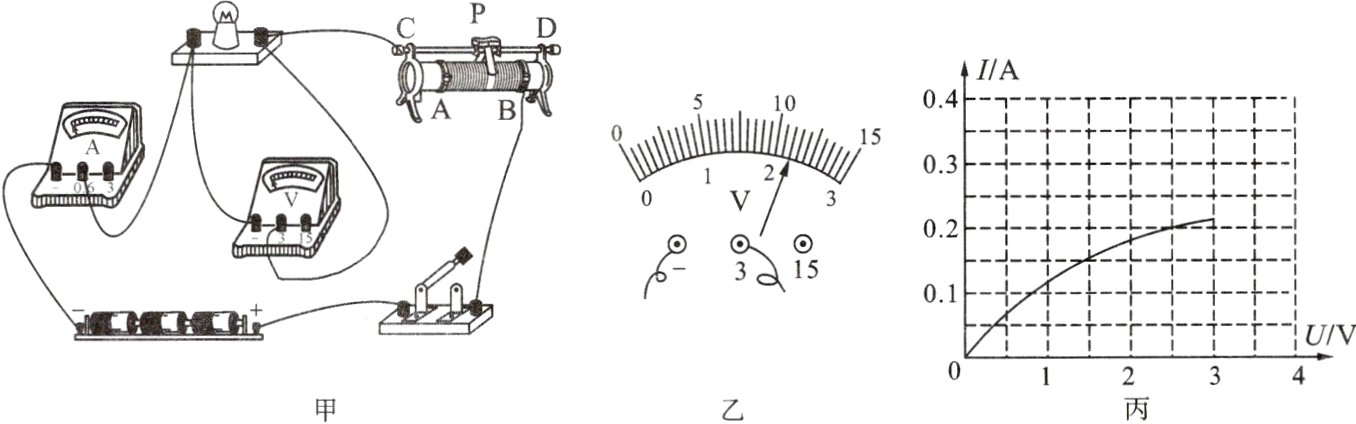

11. 在“测定小灯泡的电功率”的实验中，电源电压为4.5 V(保持不变)，小灯泡额定电压为2.5 V，电阻约为10 Ω。
(1)闭合开关前，图甲中，滑动变阻器的滑片P应位于________(选填“A”或“B”)接线柱。
(2)小李同学闭合开关，移动滑片P到某一点时，电压表示数(如图乙所示)为________V，若他想测量小灯泡的额定功率，应将图甲中的滑片P向________(选填“A”或“B”)接线柱移动，使电压表的示数为2.5 V。
(3)小张同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是________W。小灯泡正常发光时，滑动变阻器消耗的功率是________W。

答案：
(1)A　
(2)2.2　B　
(3)0.5　0.4
