《2025年课堂作业武汉出版社九年级物理下册人教版》

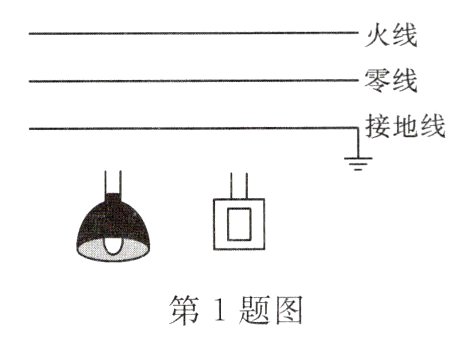

1. 请按安全用电的原则，用笔画线代替导线将图中开关和照明灯连入家庭电路中。
　　　　　　

答案：

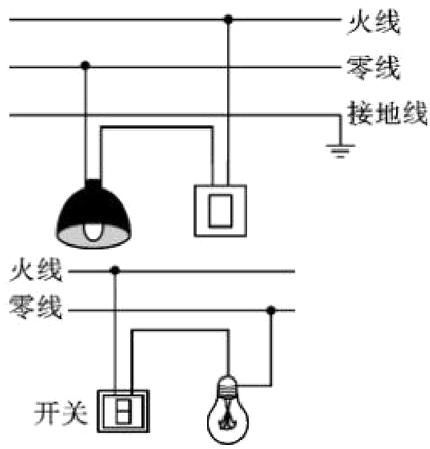

如图

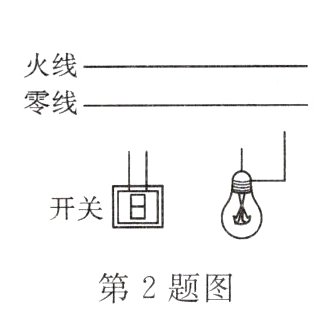

2. 将图中的灯和控制灯的开关连入电路。
　　　

答案： 如图

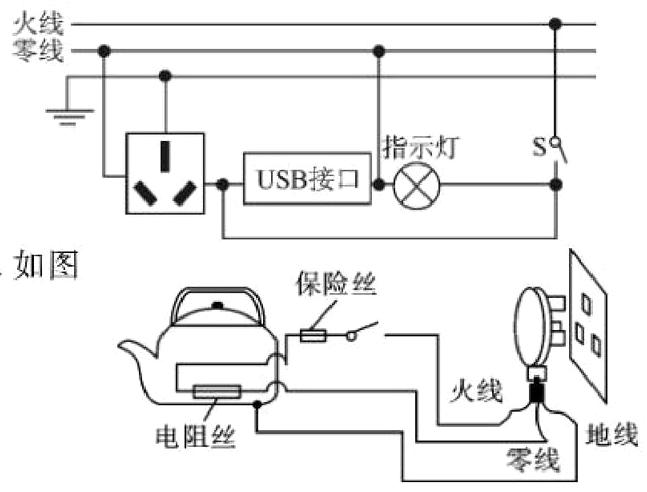

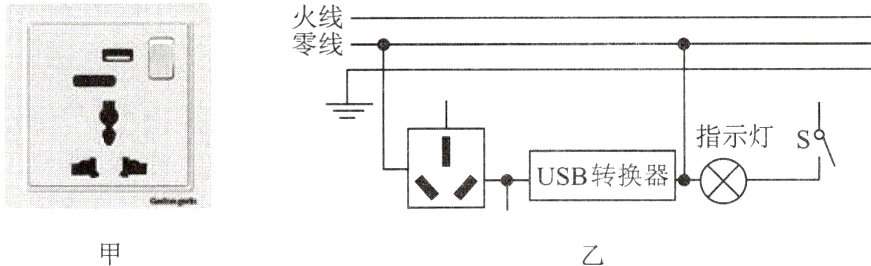

3. 如图所示，彬彬家需要在墙上安装一个带有USB接口的三孔插座，其内部简化电路如图乙所示。当闭合开关S时，指示灯发光，插座和USB转换器才能正常使用。请你在图乙中将未完成的电路补充完整。
　　　　　　

答案：
如图

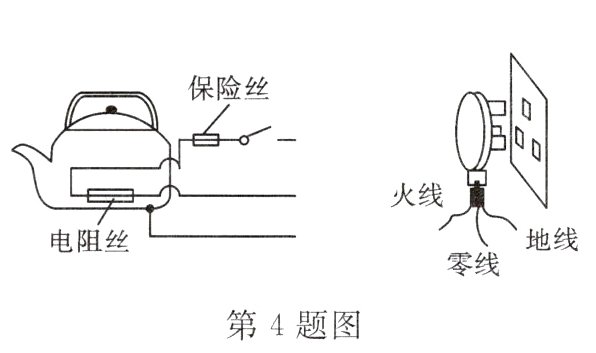

4. 将如图所示的电水壶的三条接线按照安全用电的原则对应连接到插头上。
　

答案：
