《2025年课堂作业武汉出版社九年级物理下册人教版》

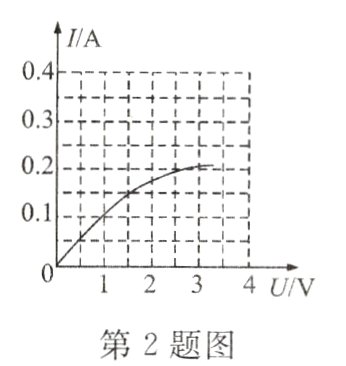

2. 小明同学在测量小灯泡灯丝电阻实验中，根据测量数据绘制了灯丝的电流与电压的关系图象，从图象上看，灯丝的电流与其两端电压不成正比。小明向同学们咨询，大家这样解释：随着灯丝两端电压的升高，通过灯丝的电流也随之增大，在单位时间内，电流通过灯丝产生的__________越来越多，使灯丝温度升高，电阻__________（选填“变大”或“变小”）。灯丝的电阻发生了变化，因此，灯丝的电流与其两端电压不成正比。

答案： 热量 变大

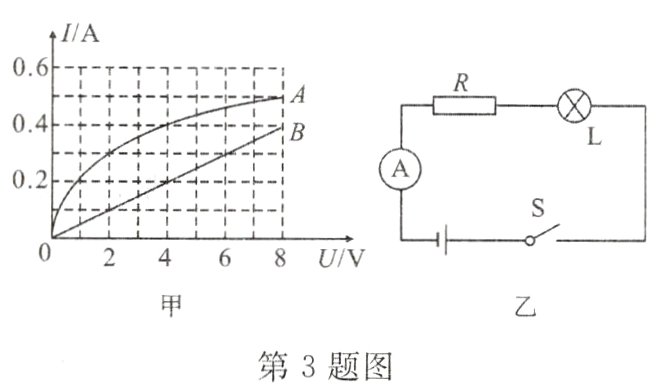

3. 如图所示，图甲中的A、B分别为小灯泡和定值电阻的I-U图象，则小灯泡电阻随温度的升高而__________，当小灯泡和定值电阻的连接情况如图乙所示时，电源电压为8 V，小灯泡的实际电功率为__________W，定值电阻的阻值为__________Ω，定值电阻的电功率为__________W。

答案： 增大 0.6 20 1.8

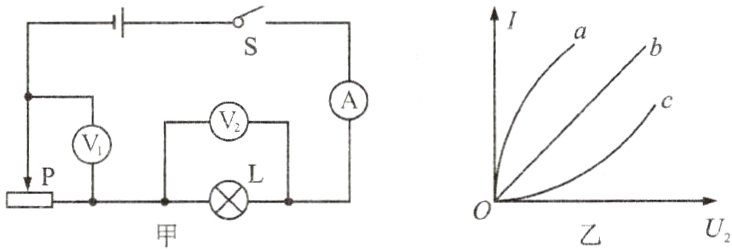

4. 如图甲所示，闭合开关S，当滑动变阻器滑片P向右移动的过程中，电流表的示数将__________，电压表V₁的示数将__________，电压表V₂的示数将__________（前三空均选填“变大”“变小”或“不变”）；将电压表V₂的示数U₂与电流表的示数I的关系用图象表示，则应是图乙中的__________（选填“a”“b”或“c”）。

答案： 变大 变小 变大 a

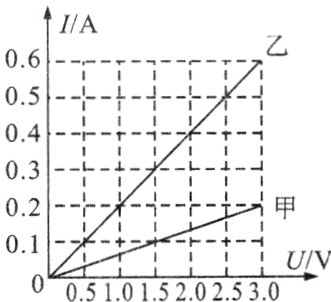

5. 甲、乙两个电阻的I-U关系如图所示，若把两个电阻串联接在同一电路中，则下列说法正确的是（ ）。

A. 甲、乙两个电阻的电流之比是1 : 3
B. 甲、乙两个电阻两端的电压之比是1 : 1
C. 甲、乙两个电阻的大小分别是15 Ω和5 Ω
D. 甲、乙两个电阻消耗的电功率之比是1 : 3

答案： C
