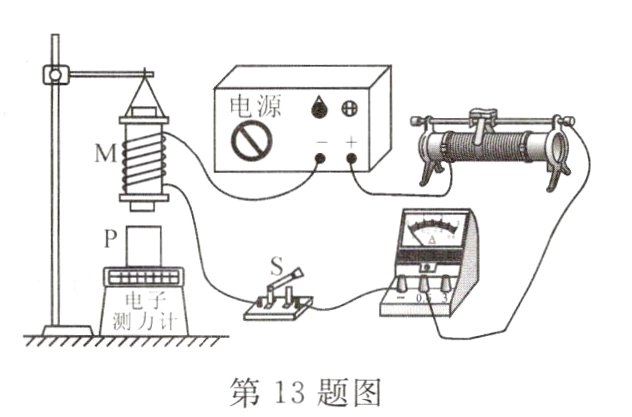

13. 如图，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
(1)其部分实验步骤如下：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最________(选填“左”或“右”)端。用已调零的电子测力计测出软铁块P对测力计的压力F₀，并记录在表格中。
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中。
③仿照步骤②再进行两次实验。

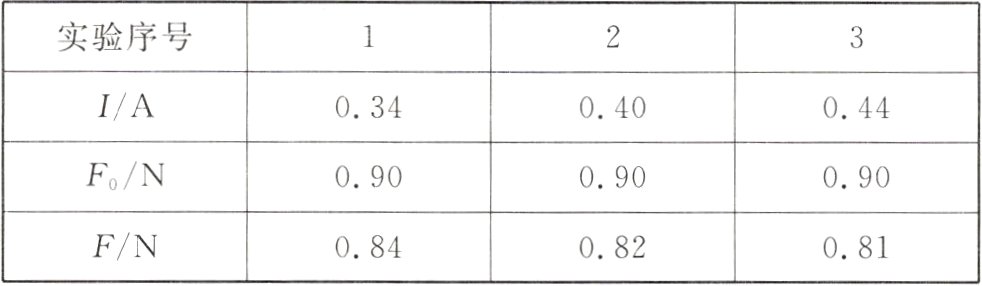

(2)由表中数据可以得出的实验结论是：对于同一电磁铁，______________________________。
(3)闭合开关S后，电磁铁下端的磁极为________(选填“N”或“S”)极。
(4)本实验中，滑动变阻器除了保护电路的作用外，还起到____________________的作用。

答案：
(1)①右　
(2)通过线圈的电流越大，电磁铁的磁性越强　
(3)S　
(4)改变电路中电流大小
