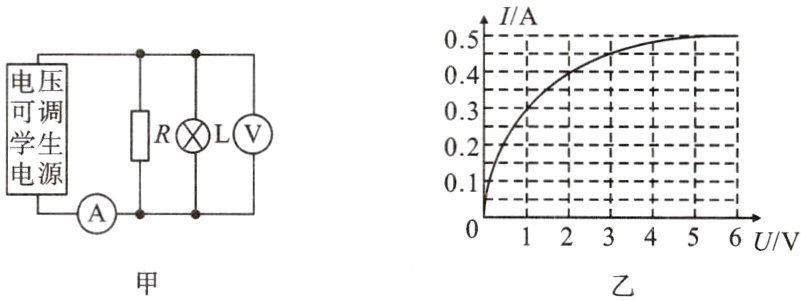

12. 某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6 V 1.2 W”字样，R为20 Ω的定值电阻。该小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I-U关系图象。当电压表的示数为2 V时，通过小灯泡L的电流为________A；调节电源电压，当电路消耗的总功率为1.35 W时，小灯泡的实际功率为________W。

答案： 0.3　0.9

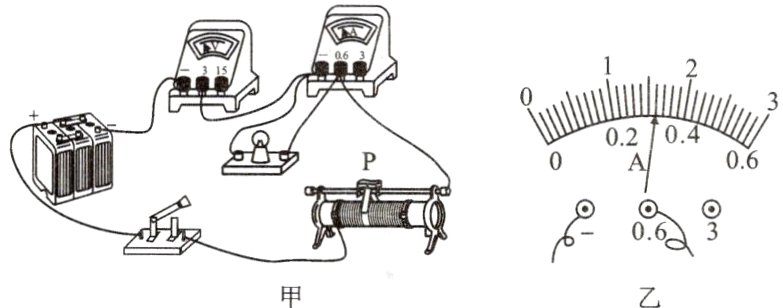

13. 图甲是小明和同学做“测量小灯泡的电功率”实验的电路，实验中电源电压为6 V保持不变，小灯泡的额定电压为2.5 V。
(1)图甲中有一根导线连接错误，请你把它找出来画上“×”，并补画出正确连接的导线。
(2)正确连接电路后，小明闭合开关，发现电流表和电压表均有示数，但都很小，且小灯泡不亮，其原因可能是____________________。
(3)小明调节滑动变阻器的滑片P，使电压表的示数恰好为2.5 V，此时电流表的示数如图乙所示，其读数为______A，由此可知小灯泡的额定功率$P_{额}=______W；$若实验室有两种规格的滑动变阻器，分别是甲“20 Ω 1 A”和乙“10 Ω 1.5 A”，则小明选用的是______(选填“甲”或“乙”)滑动变阻器。

答案：

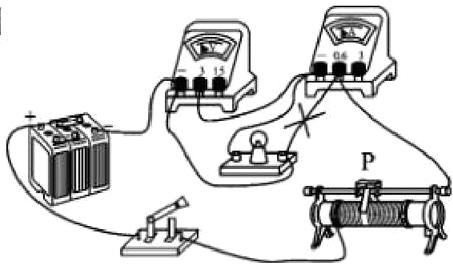

(1)如图
(2)滑动变阻器接入电路的阻值太大
(3)0.32　0.8　甲
