《2025年课堂作业武汉出版社九年级物理下册人教版》

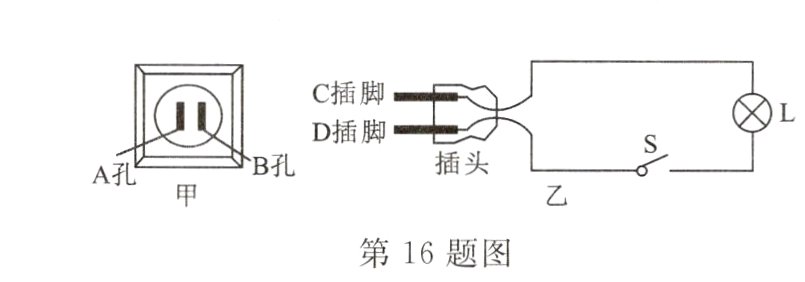

16. 图甲是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是________线；图乙是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的________(选填“C”或“D”)插脚接火线。

答案： 火　D

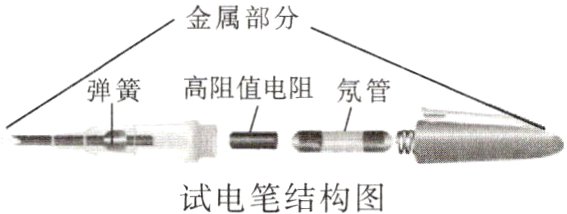

17. 试电笔是日常生活中用来辨别火线和零线的工具。如图，其金属体笔尖和金属体笔尾间________联一个高阻值电阻。若试电笔内的电阻为1MΩ，小明正用试电笔接触家庭电路中的火线，这时火线、试电笔、人体和大地形成通路，不计人体和其他部位的电阻值，通过小明身体的电流为________A，此时试电笔氖管________(选填“会”或“不会”)发光。

答案： 串　$2.2×10^{-4}$　会

18. 为了安全用电，家庭电路中的空气开关应装在________线上；空气开关“跳闸”后，受它控制的电路处于________(选填“短路”“断路”或“通路”)状态；试电笔________(选填“能”或“不能”)区分零线与接地线。

答案： 火　断路　不能

19. 一只标有“220V 3A”字样的电能表，可以用在最大功率是________W的家庭电路上，如果这个电路中已装有“220V 40W”的电灯5盏，最多还可安装“220V 60W”的电灯________盏。若上述所有灯泡每天均正常发光2h，30天用电________kW·h。

答案： 660　7　37.2

20. 一台“220V 120W”的新型液晶电视机，正常工作2h消耗的电能为________。不看电视时及时切断电源，减少待机时间可以达到________的目的。

答案： $0.24\ kW\cdot h$　节约电能

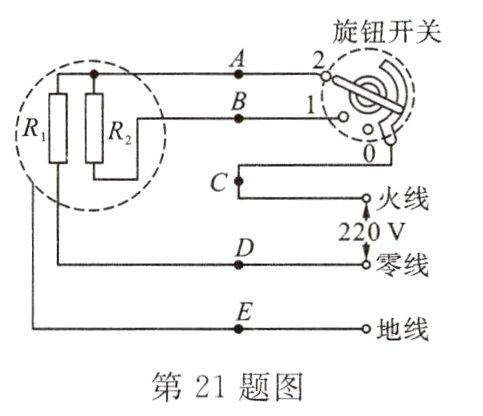

21. 某电热器的电路如图所示。
(1)正常情况下，零线和地线之间的电压为________V。
(2)如果R₁=R₂=60.5Ω，则电热器在旋钮开关接静触点“0”和“1”时的电功率分别为________W和________W，接静触点“2”时通电1min产生的热量是________J。
(3)小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的________点处。

答案：
(1)0　
(2)0　400　$4.8×10^{4}$　
(3)C
