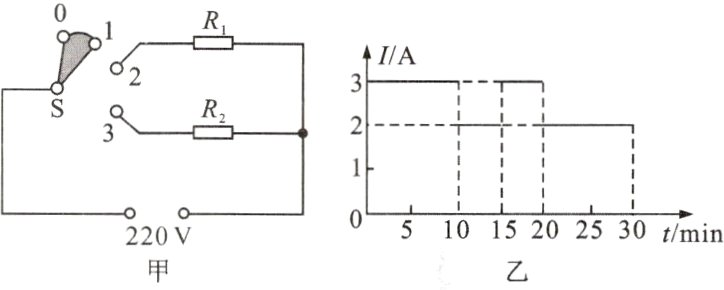

11. 小红家新买的电饭煲采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R₁和R₂均为电热丝，S为智能开关，可根据实际选择不同电阻接入电路。煮饭时，把电饭煲接入220 V电路中，在电饭煲工作的30 min内，电路中总电流随时间变化的图象如图乙所示。关于该电饭煲，下列说法不正确的是( )。

A. 当开关S连接接线柱1和2时，电饭煲的电功率为440 W
B. 电热丝R₂的阻值是R₁的阻值的2倍
C. 在这30 min内，电热丝R₁产生的热量为7.92×10⁵ J
D. 在这30 min内，电热丝R₂产生的热量为3.96×10⁵ J

答案： D

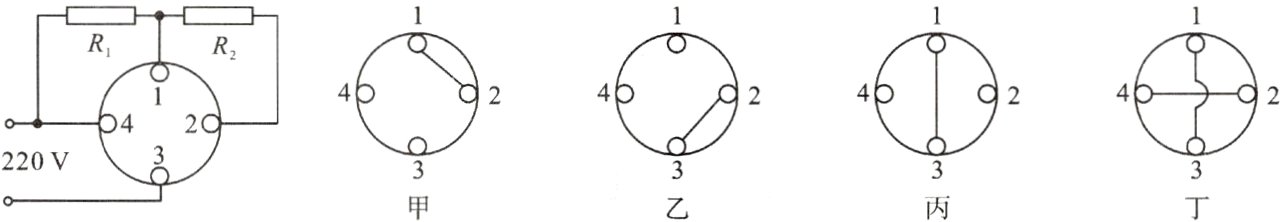

12. 小瑞同学将家里的电热器拆开以后，发现内部的电路结构如左图所示，R₁、R₂为阻值相同的电热丝，当开关打到不同的挡位时，电路连接方式不同，其发热功率也不同。下列说法正确的是( )。

A. 甲的发热功率与丙的发热功率相等
B. 乙的发热功率与丙的发热功率相等
C. 丙的发热功率是乙的发热功率的4倍
D. 丁的发热功率是乙的发热功率的4倍

答案： D

13. 小明发现，电工师傅在家里连接线路的时候，因为导线长度不够，就把两根导线连接起来使用。学习了电学知识的小明制止了师傅的这个做法，说这常常会导致连接处比别处更容易发热，加速老化，甚至引起火灾，原因是通电时连接处比别处的( )。
A. 电流更大
B. 电阻更大
C. 通电时间更短
D. 发热功率更小

答案： B
