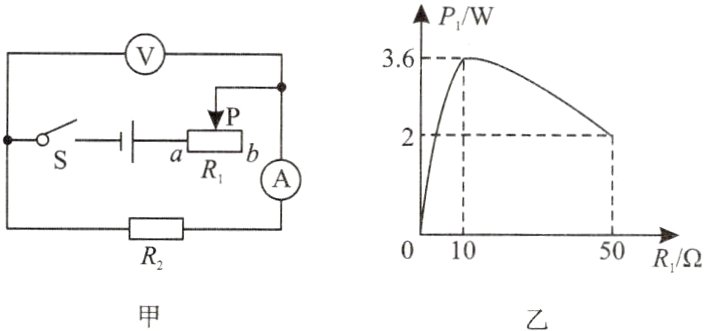

6. 如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从a端移至b端的过程中，$R_{1}$消耗的电功率$P_{1}$随$R_{1}$阻值变化关系如图乙所示。下列分析错误的是( )。

A. 定值电阻$R_{2}$为10 Ω
B. 电源电压为12 V
C. 滑片P置于b端时，闭合开关S，电压表的示数为10 V
D. 滑片P置于b端时，闭合开关S，通电1 min $R_{2}$产生的热量为24 J

答案： 6.C

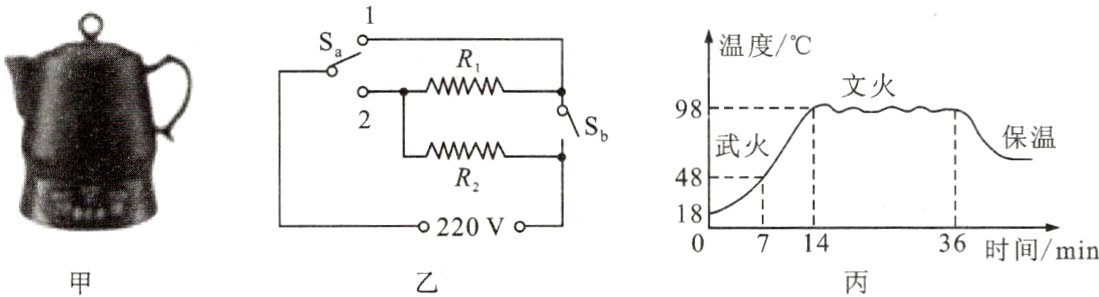

7. 图甲为一款陶瓷电煎药壶，其简化的工作电路如图乙所示，$R_{1}$和$R_{2}$均为电加热丝。它在开始工作时，先武火快速加热，当药液的温度达到98 ℃时自动跳到文火慢熬，药液熬制一段时间后自动跳到保温防止药液烧干。电煎药壶正常工作时，武火快速加热功率为500 W，文火慢熬功率为100 W。某次煎药时药液的温度与电煎药壶工作时间的关系如图丙所示。
(1) 分析图丙可知，电煎药壶武火加热前半段时间的加热效率________(选填“大于”“等于”或“小于”)后半段时间的加热效率。
(2) 画出电煎药壶处于文火时的等效电路图。
(3) 求电煎药壶处于保温时的功率。

答案：
7.
(1)小于
(2)
　
(3)80W
