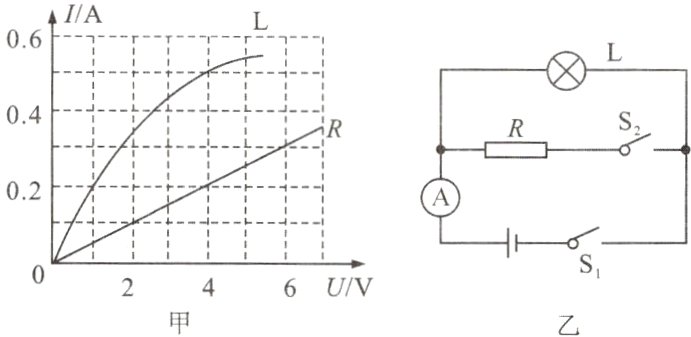

12. 小灯泡L和电阻R的I - U关系如图甲所示。将小灯泡L和电阻R接入如图乙所示的电路中，只闭合S₁时，电流表的示数为0.5A。电源两端电压保持不变，下列说法正确的是(　　　)。

A. 电源电压为3V
B. 只闭合S₁时，小灯泡L的电阻为2Ω
C. 再闭合S₂后，电流表的示数增加0.5A
D. 再闭合S₂后，在1min内电阻R产生的热量为48J

答案： 12.D

二、非选择题

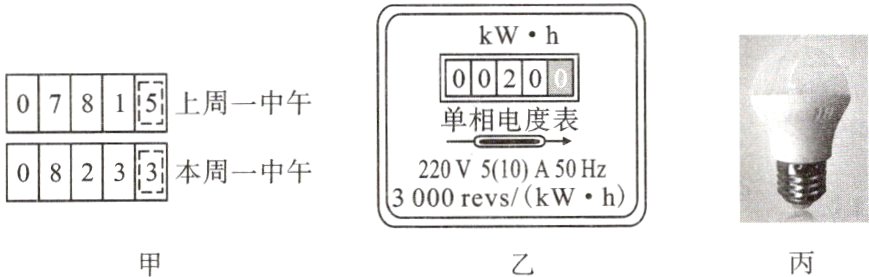

13. (1)小明家一周前、后电能表示数如图甲所示，则他家这段时间内消耗的电能为______kW·h。他要借助电能表测量家中电热水壶的实际电功率，还需要用到的一种测量仪器是______。
(2)图乙是小明家的电能表表盘，其中“220V”表示______________________，“10A”表示____________，“5A”表示______。小明家同时连入电路的用电器总功率不能超过______W。小明发现当他家电路中只有一个电冰箱工作时，电能表的转盘3min转了15转，则电冰箱在这段时间内消耗的电能是______kW·h，功率为______W。
(3)LED灯具有节能、环保等特点，图丙是额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是______A。若它每天正常发光5h，一个月(30天)消耗的电能是______kW·h。与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90％的电能，则这个LED灯与功率为______W的白炽灯亮度相当。

答案： 13.
(1)41.8　机械停表(或其他测量时间的工具)　
(2)电能表在电压为220V电路中正常工作　额定最大电流　标定电流　2200　0.005　100　
(3)0.02　0.66　44
